复合材料碳纤维管棒材检测系统

发布日期:2021-06-25

复合材料碳纤维管棒材检测系统

系统简介:美国物理声学公司(PAC)研发制造的全自动超声波C扫描系统,集成电子、机械、控制、软件于一体,针对复合材料碳纤维管棒材进行自动化扫描,并且能由软件自动统计计算材料内部缺陷如孔隙率、分层等缺陷并能自动自动统计计算缺陷的大小、位置和面积。

运动模式:该套碳纤维管棒材扫描系统是专门针对复合材料中的管、棒类材料进行自动超声扫描的机构。该机构可实现螺旋扫描加步进模式或是法线扫描加旋转步进的模式进行扫描。

系统采用特殊的夹具结构,针对小管径的管棒材锁紧然后扫描,在管棒材的长度方向上,有多组滚轮支撑,防止材料发生弯曲变形。末端有顶紧装置防止材料在检测中发生滑动。

系统工作范围:直径Ø9-80mm。一次检测长度:L≤2000mm.

软件功能:软件系统集成了超声波信号处理分析及运动控制的模块,可在一个软件界面上实现超声波信号调节和运动控制设置,且能实时成像。系统

可根据扫描数据对结果进行自动统计计算分析。

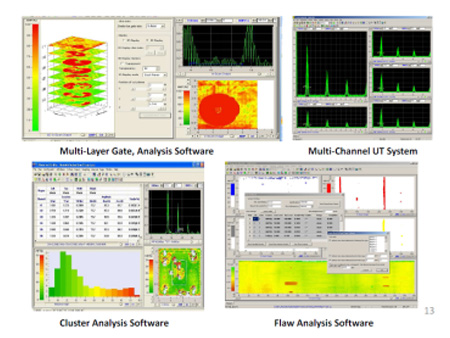

软件功能:

Cluster功能:根据用户自己的分类标准对C-扫描结果的所有缺陷按大小进行分类标注和排序,并给出各缺陷的位置座标、缺陷面积大小及面积百分比。

BondAnalysis功能:对复合材料分层缺陷,焊接缺陷进行定量分析和分类。

波形重建功能,用户在记录全波形文件的情况下,修改超声波部分参数,进行图像重建。

全波形RF记录功能,可在生成的C-扫描图像上随意查看任意位置的A-扫描波形;并在所记录的A-扫描波形上随意设置和改变闸门并生成相应新的C-扫描图像,实现超声结果的断层C-扫描分析。

案例结果:

01

图二 断层扫描显示功能

02

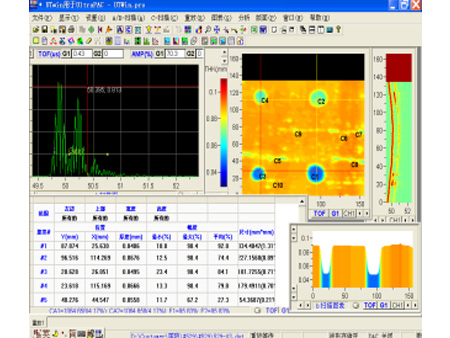

图三 自动统计分析功能
