声发射案例

防喷器检测案例

发布日期:2022-06-28

监测对象及目的

对一台修补后的防喷器,在打水压过程中进行声发射检测,并按照国标NB/T 47013.9进行评级。

01

监测设备

使用设备:8通道PCI-E,通用声发射软件,二维平面定位;

监测效果

02

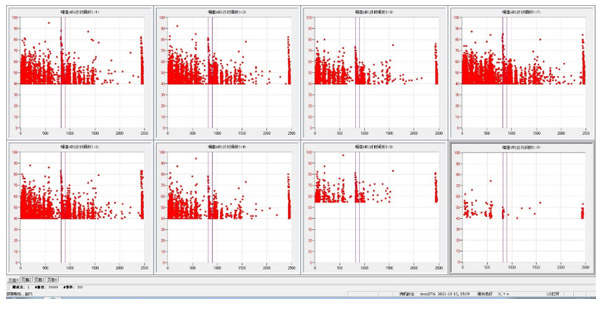

图1. 幅值vs时间图

该防喷器总共进行了2个加压周期,每次加压是会出现高幅值信号,但保压时幅值基本上都比较低。

03

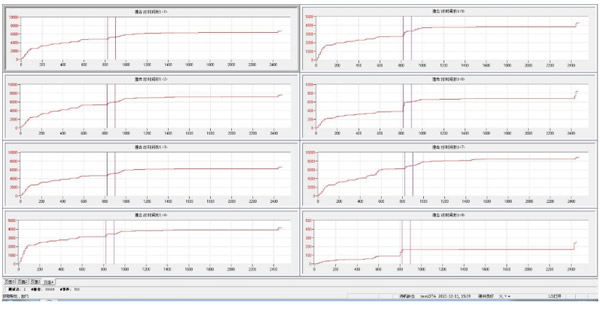

图2. 撞击vs时间图

可以看到,在加压过程中撞击数迅速增加,保压过程中信号很少。

04

05

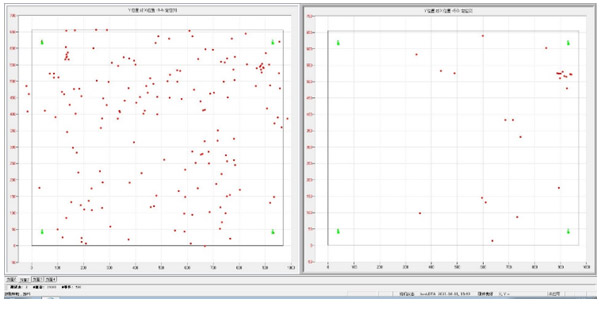

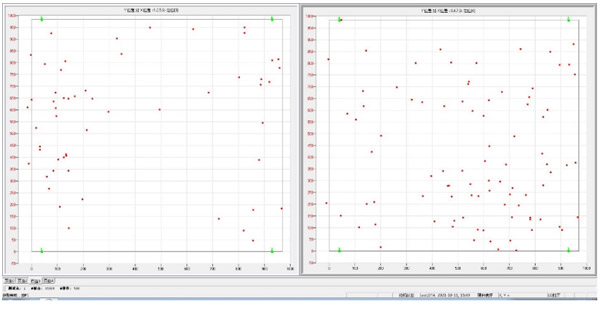

图3. 前后2个面的平面定位图

可以看到,根据国标要求的区域划分,2个面上都没有出现集中的地方,也就是活性源区,判断该防喷器合格,无需再做常规无损检测。

结论:

1.声发射可以在压力容器水压过程中进行检测,判断是否有活性裂纹产生。

2.如果有集中的定位点,可以对该区域通过强度和活性两个方面进行综合评级,并给出进一步建议。
