声发射案例

混凝土梁声发射检测

发布日期:2022-06-28

监测对象及目的:

2015年8月,声发射混凝土梁静载试验,梁长8m,宽1.2m,高0.4m;

监测设备:

SAMOUS、Express8和SH-III设备;通用型AEwin软件;相关的定位软件功能;

监测效果:

01
02

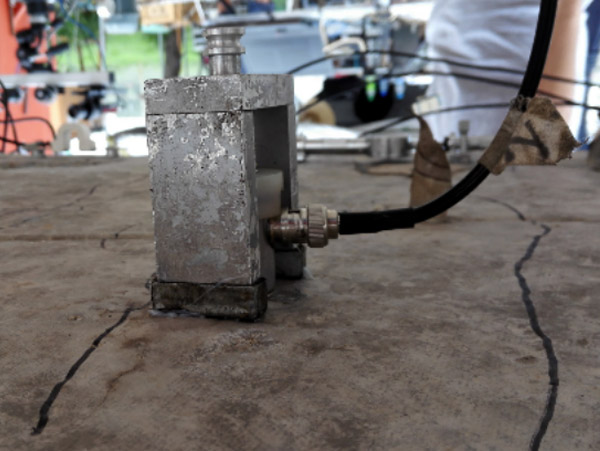

图1. 现场照片

03

图2. 定位图

在早期加载试验过程中,声发射信号量很少,并且没有明显的集中定位信号,主要原因是该梁之前承受过一定的载荷,由于凯赛尔效应,在早期加载时原有的裂纹很难扩展。

随着载荷值的逐渐加大,2、3两传感器间以及5、6、7传感器间都产生了大量的集中定位信号,说明在这些区域产生了许多裂纹,并进一步扩展。
