声发射技术在管道泄漏检测方面的应用

发布日期:2021-06-04

实验现场如图1所示,左侧为带保温层的管道,管道直径400mm,保温层约300mm厚,传感器通过波导杆和管道相连,波导杆大概400mm长

01

图1

本次实验一共用了3-6四个通道,门槛为40db,频率范围100-400KHz。

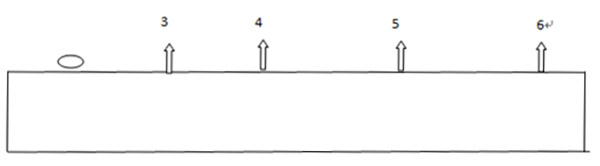

下图中椭圆处为模拟裂纹处,长度约10mm,宽度为0.2mm。3号传感器距离泄漏孔1米,3-4间距1.5米,4-5,5-6间距都是2米

02

图3

当无介质泄漏时,各个通道的ASL大概是10-15dB。管道内充满高压蒸汽,压力为3MPa。3/4通道的ASL值在60-65db,5/6两通道的ASL值在55-60dB间
