声发射案例

岩石力学应用-声发射定位技术在岩石水压致裂试压方面的应用

发布日期:2021-06-04

实验材料:试块如图1所示,尺寸为320 x 320 x 300mm的立方体试块,侧面插一个金属管打水压

01

图1 水压致裂试块

实验设备:8通道SAMOS,8个R6A探头

实验方案:8个通道均匀布置在四个侧面,试块模型及探头布置如图2所示

02

图2 试块模型及探头布置

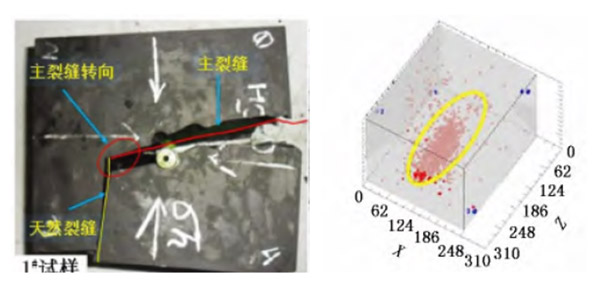

实验结果:软件三维定位如图3所示,定位点从岩石中部逐渐往3、4探头所在的平面移动。试块破坏后的图片如图4所示,水从、4探头所在的平面流出。

03

图3 软件三维定位结果

04

图4 实验结束后的试块图片
