声发射案例

声发射技术在轴承故障检测方面的应用

发布日期:2021-06-04

检测对象:重庆某净化厂三项异步电机轴承;

检测目的:通过对声发射参数及波形流数据的分析,确定轴承的故障类型及严重程度,推断轴承剩余寿命

检测设备:8通道Express-8声发射 ,AEwin软件,matlab数据分析

检测过程及数据分析:

01

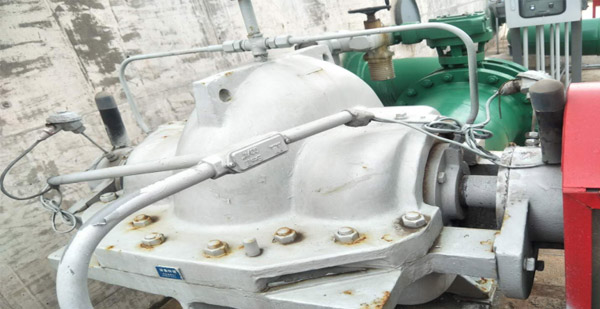

图1 轴承位置以及对应通道现场实物图

02

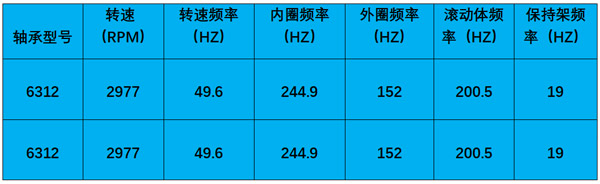

图2 2977r/min速度下与轴承特征频率表

0304

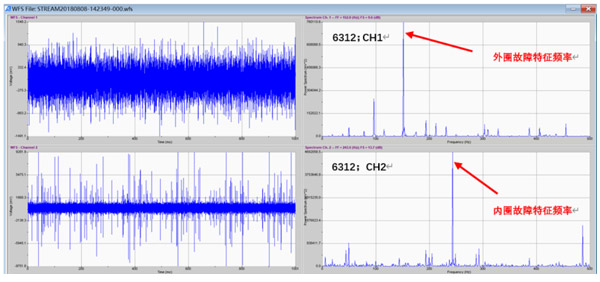

图3 轴承在转速2977 r/min下的时域信号以及频域信号

检测结论

通过对采集到的波形流进行时域、频域分析发现,时域存在明显周期性信号,轴承1频域上反应出来的特征频率为152Hz,该频率与外圈故障频率完全吻合;轴承2频域上反应出来的特征频率为243.5Hz,该频率与内圈故障频率非常接近;所以可初步断定为轴承1为外圈故障,轴承2为内圈故障。

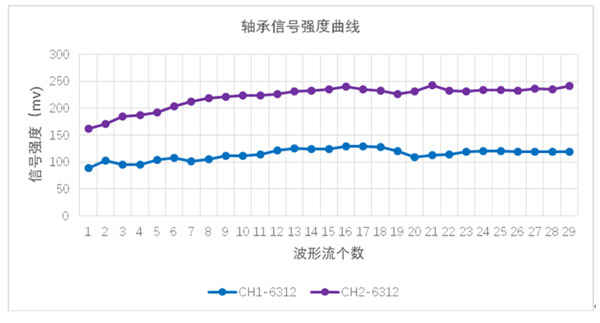

通过对采集到的波形流信号强度分析发现,通道1对应的6312轴承信号强度要比通道2的6312轴承的信号强度小很多,通道1对应轴承信号强度与轻微故障轴承(后续6313轴承)信号强度水平相当,但是通道1、通道2对应信号强度都明显小于试验一两个通道对应的信号强度,所以在通道1对应6312轴承属于轻微外圈故障,通道2对应的6312轴承属于中度内圈故障。
