超声案例

靶材钎焊水浸C扫描质量控制-水浸超声钎焊检测

发布日期:2021-06-04

检测目的: 使用水浸C-扫描方法检测金属钎焊试件内部焊接质量情况

使用设备: 实验室型C-扫描检测系统,型号UPK-T36.

检测对象:金属焊接材料两种介质焊接界面检测 工件尺寸:直径30mm.

01

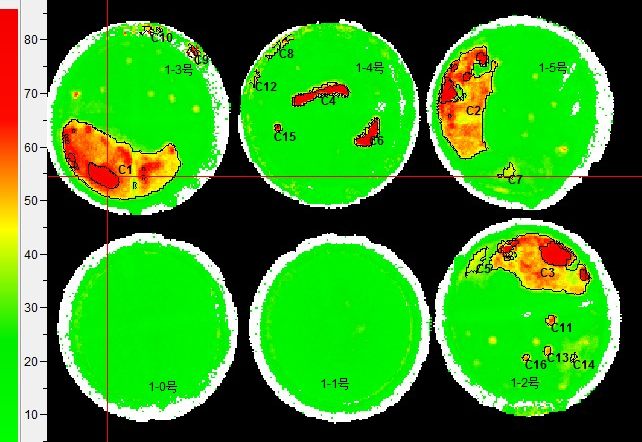

C扫描检测结果


02

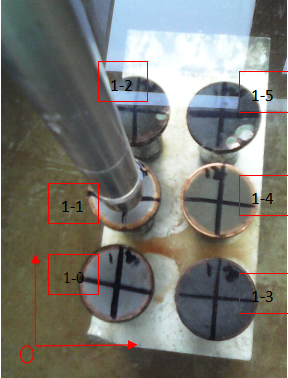

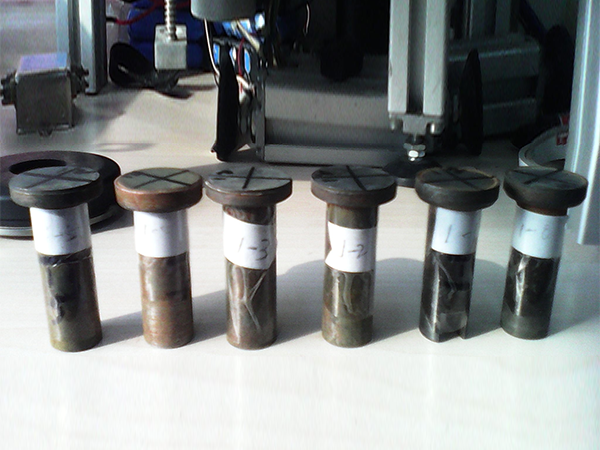

检测对象


03

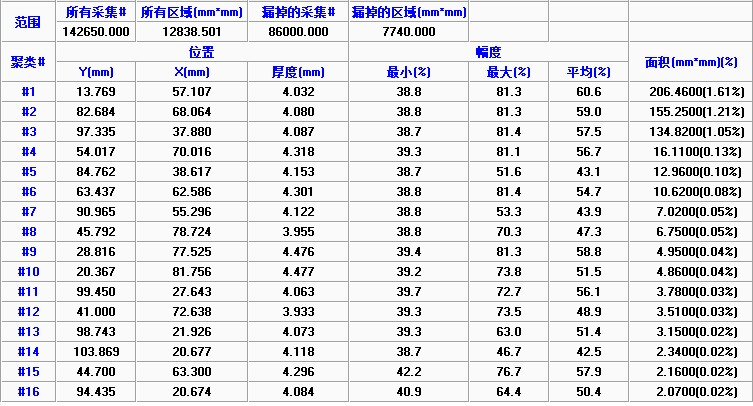

缺陷定量、位置、面积统计表:

04

通过使用超声波水浸C-扫描检测系统不仅可以实现试件内部缺陷检测,还可以实现钎焊质量的检测,并且通过软件后期处理可以得到缺陷的各种信息,如面积大小、位置深度等信息。
