金属材料水浸C扫描检测-水浸超声铝试件检测

发布日期:2021-06-04

检测目的: 使用水浸C-扫描的方法检测金属试件内部缺陷(气孔、裂纹等)

测试设备:实验室型C-扫描检测系统,型号UPK-T24.

检测对象:铝板上工人缺陷(缺陷孔径:0.3mm,0.5mm,0.8mm,1.0mm,1.2mm)

01
02

测试结果:

1号试件扫查结果:门一AMP(波高幅度)和TOF(渡越时间)C-扫描。

03

AMP(波高幅度)

04

TOF(渡越时间)

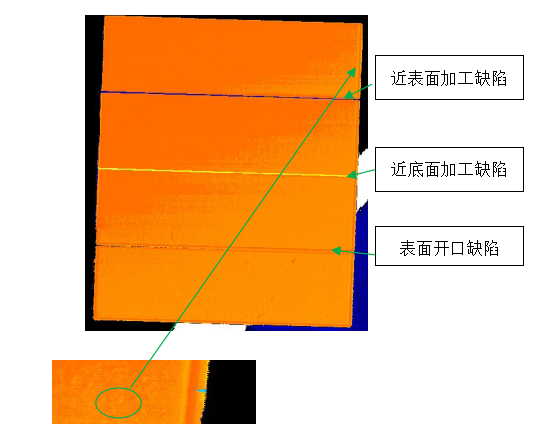

局部缺陷放大图:

说明:试件边缘加工小槽,缺陷深度4mm。

试件加工槽深度、宽度测量:

缺陷位置近表面加工槽缺陷近底面加工槽缺陷表面开口加工槽缺陷
测量缺陷深度1.3mm左右4.1mm左右/
测量缺陷宽度1mm左右1mm左右1mm左右

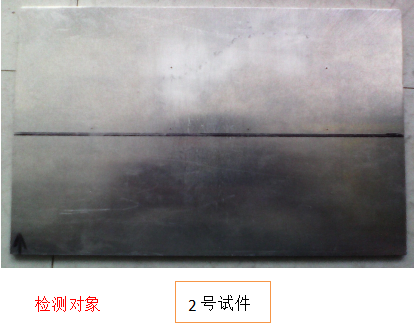

2号试件扫查结果:门一AMP(波高幅度)C-扫描。

05

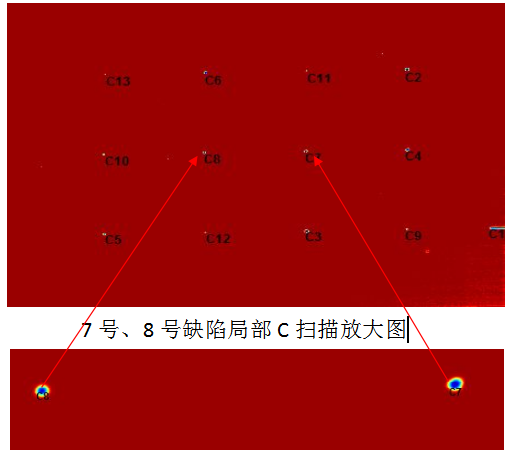

说明:通过C扫描图可以直观看出缺陷面积大小。

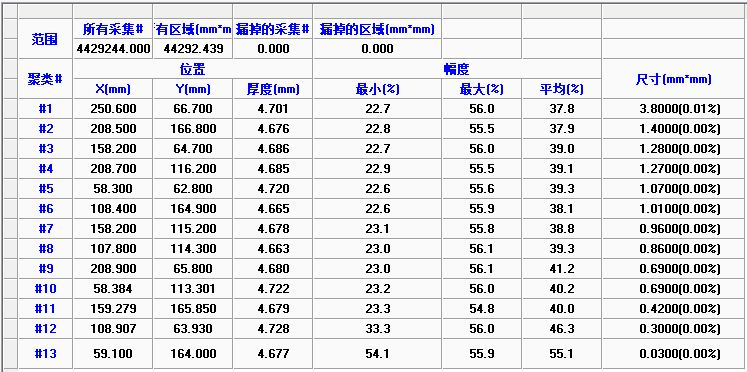

缺陷面积统计:

06
