超声案例

爬行机器人压力容器腐蚀检测

发布日期:2021-06-04

检测目的:通过在以下的容器内壁用打磨机打磨了两个凹槽,作为预制腐蚀,然后用爬行机器人进行C-扫描扫查。

工件说明:工件标称厚度是20mm,外加油漆防腐层0.3mm

使用设备: 平板超声系统TabletUT控制的机器人爬行器MiniScanner

检测现场:

封面

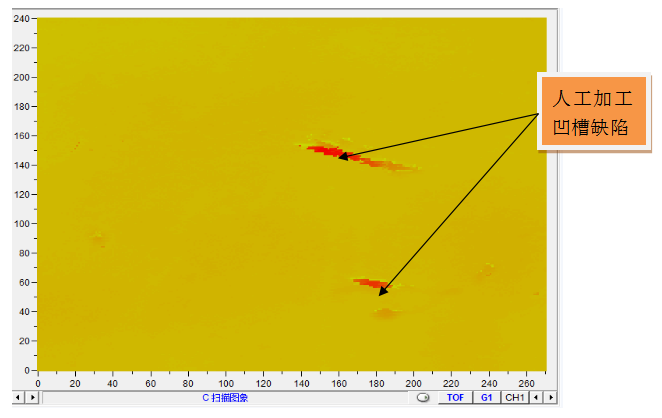

检测结果:

02

腐蚀分析:

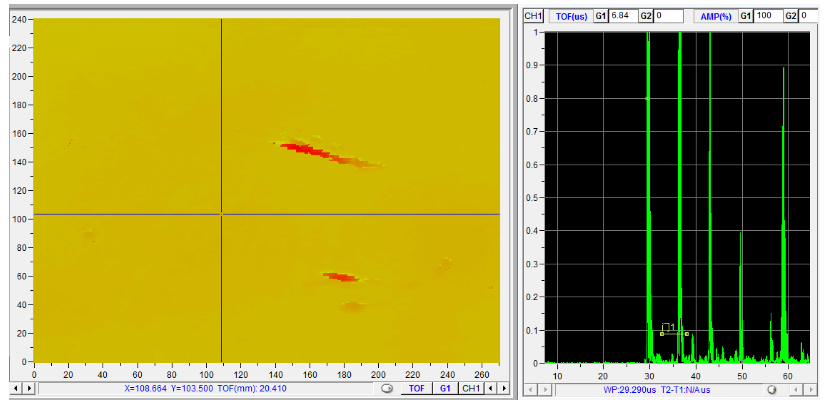

1、将光标放在正常(黄色区域)厚度处:20.410mm,波形反射良好。

03

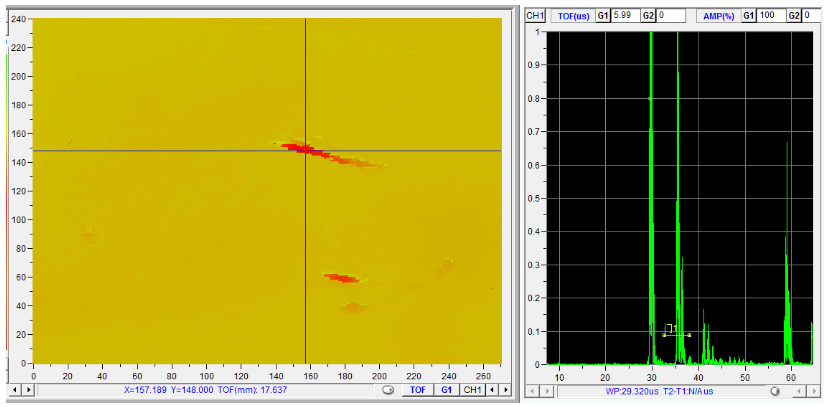

2、将光标放在加工凹槽上面(红色区域)厚度:17.637mm。

04

通过以上C扫描图及A波形的分析,及现场实际情况判断,其检测结果与试件加工凹槽缺陷及厚度是一一吻合。
