活塞焊接质量检验系统

发布日期:2021-06-25

活塞焊接质量检测评估系统

01

简介:美国物理声学公司(PAC)针对低压触点的焊接质量开发了一款自动化检测系统。该系统采用绿色环保的超声波检测技术,可针对触点的钎焊焊接质量进行自动检测。

系统:系统采用高精度静音导轨丝杠,采用成熟配套的电机模组,利用4轴电机运动控制板卡进行运动控制。系统超声模块既可采用PCI总线的超声波信号激发卡AD-IPR 1210,也可采用便携式平板测试系统Tablet- UT。

0

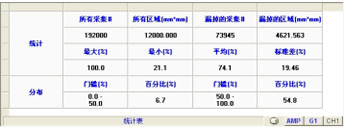

图四--统计表格(自动)

图四--统计表格(自动)

图五--活塞样件

图五--活塞样件

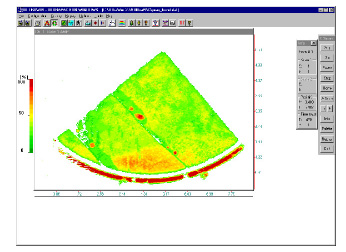

图六--缺陷图像(图中红色区域)

图六--缺陷图像(图中红色区域)

软件:系统软件UTwin是一款集成了A/B/C扫描的综合性软件。且软件具有强大的计算能力,可自动计算分析焊合率。软件独特开发了浮动门槛,针对弧形表面和变截面进行自动跟踪适应。克服了部分曲面结构的扫描难度。 软件可自动生成统计报告。

总结:超声C扫描在国外活塞焊接检测领域中已经应用了相当长的时间,大量结果的验证,证实了方法的可靠性。并且随着检测自动化的技术进步,利用自动超声C扫描针对活塞的焊接质量进行检测,已经成为主流。
