航空航天系统盘环件检测系统介绍

美国物理声学公司基于国内航空航天发动机行业的飞速发展,针对盘环件和回转体类工件特殊定制了UPK超声C扫描系统和扫描分析软件UT-win软件。UPK系统适用于此类工件的内部缺陷检测,可用于金属铸锭、板材和各种形状零部件内部夹杂、分层、缩孔、孔洞、白点、气泡、内裂、疏松等细小缺陷及对组织不均匀进行评价。

01

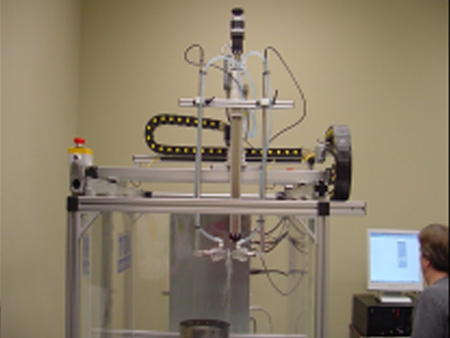

多轴联动扫描系统(实验室型)

02

盘环件旋转扫描系统(实验室型)


封面

重型工业型扫描系统

04

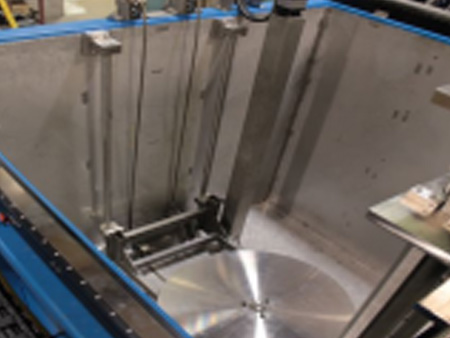

可自动升降转盘模块


05

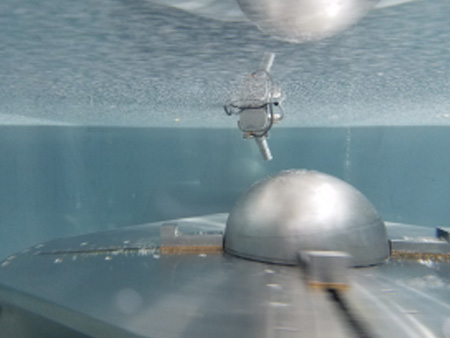

带曲面跟踪扫描模块

06

波音标准试块扫描结果

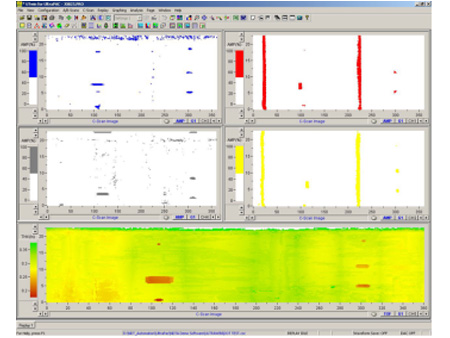

系统采用美国物理声学公司UTwin软件,该软件是一款强大的A/B/C型扫查软件,该软件可以在一个窗口上同时显示各个门槛的扫描结果图。不仅可以记录下整个扫查过程的全波形文件,并且可以方便回放。在回访过程中,可以实时查看波形的包络线及波形的各种纤细参数,例如:波幅,波形到达时间,波形的频谱等参数,方便进行波形分析。

UTwin软件可实现多个窗口的数据回放,用户可以根据各种门槛特征值的差异,进行缺陷的横向比较,从而更加准确的判断缺陷,更加准确的对缺陷尺寸、位置、当量大小、缺陷形状、甚至缺陷种类进行判断。

全波RF记录分析及C-扫描结果重建功能。

缺陷定量分析-Cluster功能

断层扫描

缺陷的自动跟踪定位功能

07

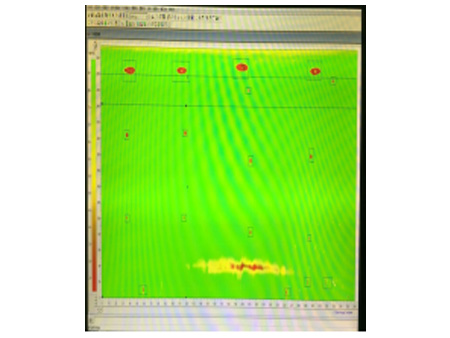

ASTM标准样块扫描图

08

ASTM标准样块扫描图


09

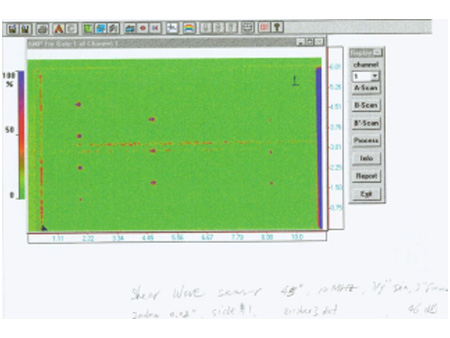

0.02’’平底孔扫描结果

10

0.1平底孔扫描结果
