声发射技术在阀门泄漏检测方面的应用

发布日期:2021-06-04

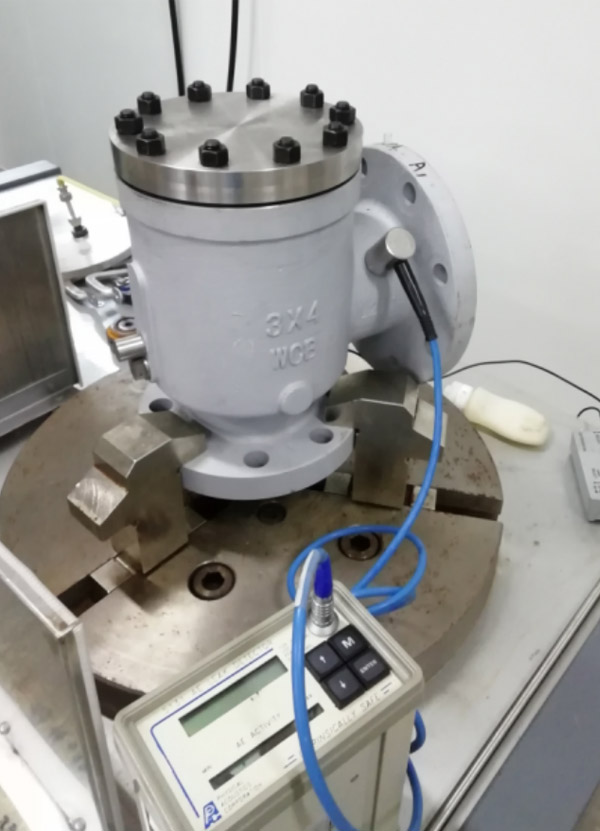

阀门照片如下图所示,该阀门为气体球阀,工程管径为3英寸,在阀门的下游安装有流量计,能够测试气体泄漏率;在阀门的上游连接氮气瓶和压力表。

01

1、阀门的下游安装一个盲板,在盲板上有一个0.35mm的小孔,完全打开阀门,盲板上两侧压力差为0.5MPa,在盲板上或在下游管道上,测得的ASL值约为60db。此时阀门下游的压力表测得的泄漏率约为10L/min。如果把盲板看出一个闸阀,用软件测得的泄漏率为48.5L/min。

02

2、 把盲板去除,完全关闭阀门,保持上下游压力差为0.5Mpa,在阀门的本体上各个点测试,ASL值在13-15db间;拧动开关,在相同压力差下,在阀门本体上多个点测试,发现阀门本体上,靠近下游的顶部,ASL值高。

03

3、 保持阀门上下游压力差为0.5MPa,拧动开关,当仪器读数稳定在30db时,流量计测得当前的泄漏率为3.5L/min,软件计算的泄漏率为2.7L/min。

04

4、 保持阀门上下游压力差为1Mpa,拧动开关,当仪器读数稳定在30db时,流量计测得的泄漏率为3L/min,软件计算的泄漏率为2.2L/min。

05

5、 保持阀门上下游压力差为1.7MPa,拧动开关,当仪器读数为40db时,流量计测得的当前泄漏率为8L/min,软件计算的泄漏率为5.3L/min。

06
