声发射在局放检测中的应用

监测对象及目的

大庆某变电站变压器，监测变压器中是否存在局部放电，并对局放源进行定位及三维显示，为用户判断对该变压器局放的严重性及可能造成的后果提供重要依据。

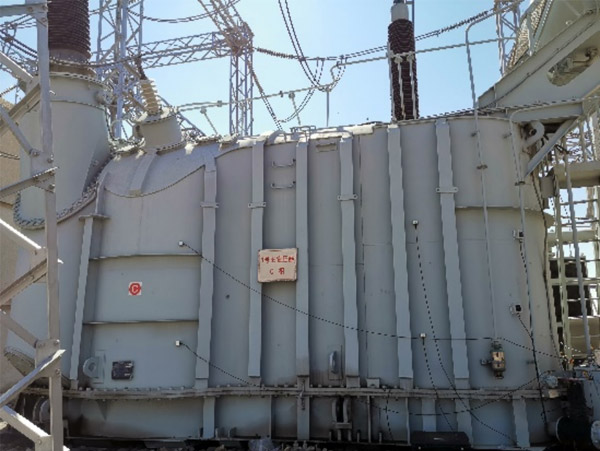

监测变压器

监测设备

16通道SH-III，PAC通用软件+TAFI特征指纹软件模块+三维定位模块。

监测效果：

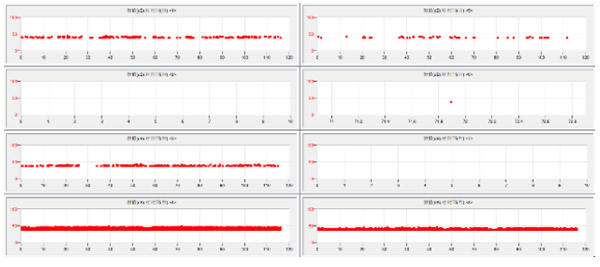

幅值vs时间图

撞击 vs TAFI图

从幅值VS时间图中可以看到，幅值已经接近50dB(背景噪声大概30-35dB)，已经远大于背景噪声。

从撞击VS TAFI图中可以看到，撞击信号都在X轴整数位置集中，说明这些信号都存在50Hz工频周期，属于局放相关的故障信号。

三维定位图

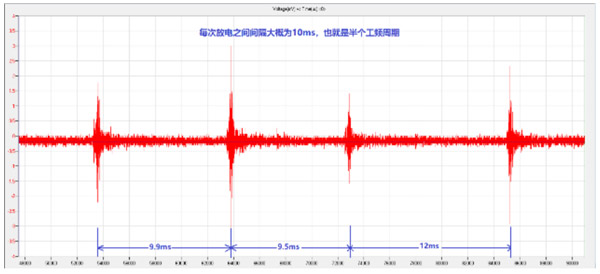

原始波形图

从三维定位图中可以看出，定位点都集中在右上方，且非线性排列，可排除是噪声引起的定位点。

从原始波形图中可以看出，每个信号的波形之间都有10ms的时间间隔，与TAFI在整数位置集中相吻合。

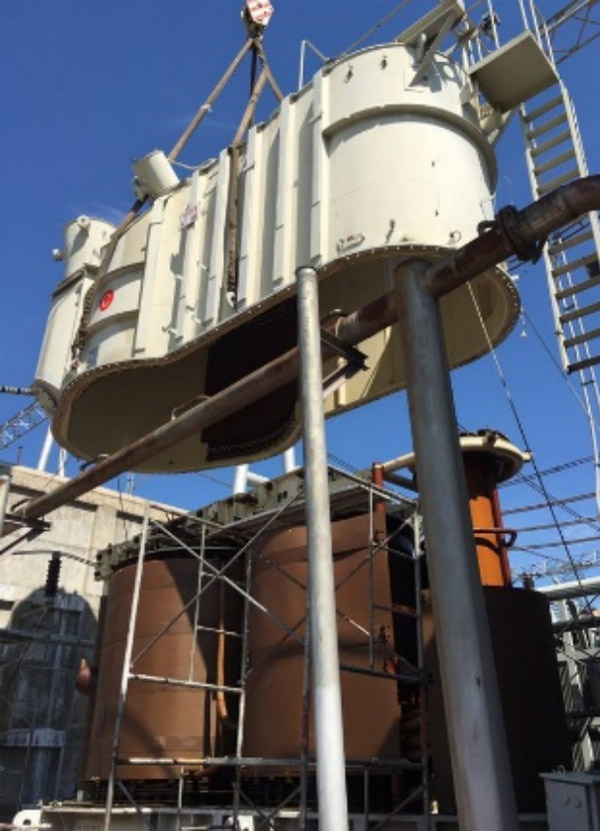

变压器吊罩

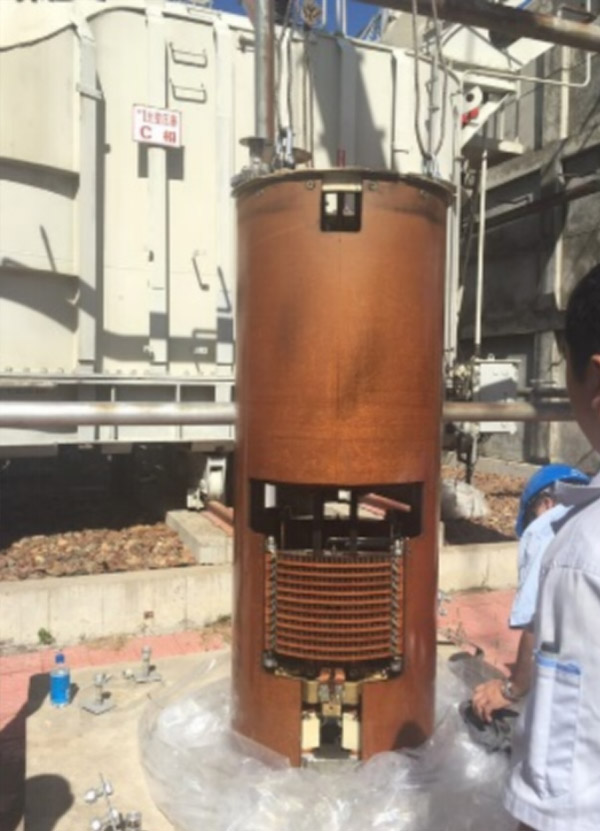

局放位置

后吊罩后发现，在定位点下方有局放烧蚀的很近，由于该位置周围有绝缘纸包裹，因此局放的声发射信号无法向周围传播，反而向上传播到变压器外壳后被声发射传感器接收到并定位。

结论：

1.声发射可以非常有效的检测到局放信号。

2.PAC独有的TAFI特征指纹软件，可以方便直观的判断是否是局放相关的故障信号。

3.PAC独有的三维定位算法，可以非常准确的定位局放源位置。
