声发射技术在混凝土四点弯曲实验中的应用
发布时间：2025-08-05
浏览量：355
一、单位信息
武汉大学
二、案例摘要

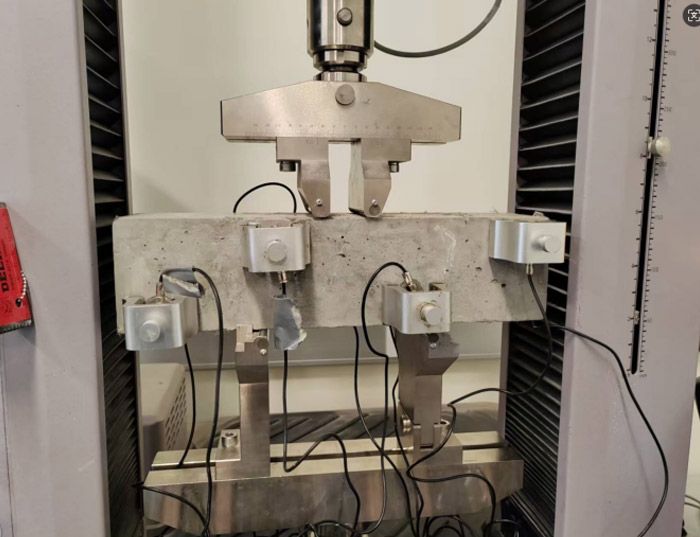

实验装置图如图1所示，试样尺寸为400x100x100mm，承受四点弯曲实验。在相对的两个侧面各布置四个传感器，观察采集到的声发射信号和定位。
图1 实验装置图
三、仪器通道数
8通道声发射系统
四、实验过程
逐渐加载直至试样破坏
五、数据处理与分析

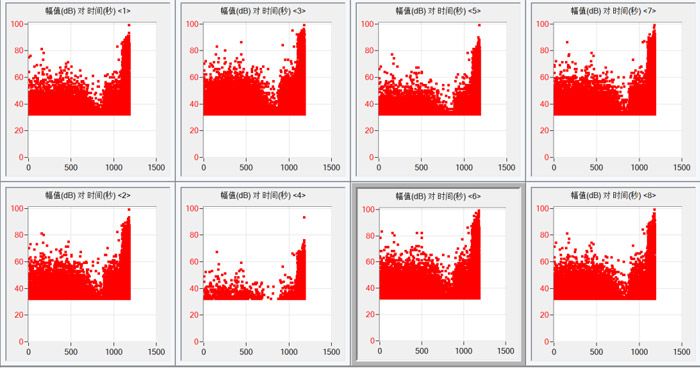

图2是各个通道幅值vs时间散点图，从中可以看出，前期损伤不明显时，信号幅值较低，通常在60dB以内;1000秒左右开始剧烈损伤，产生的信号幅值较高，在60-90dB。
图2

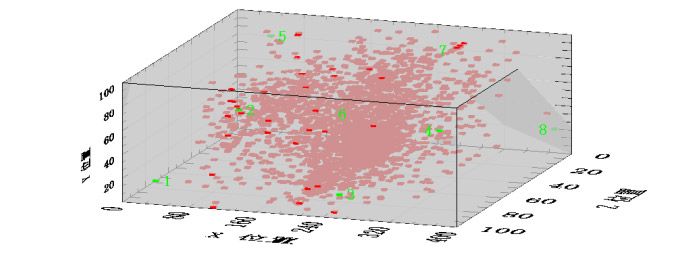

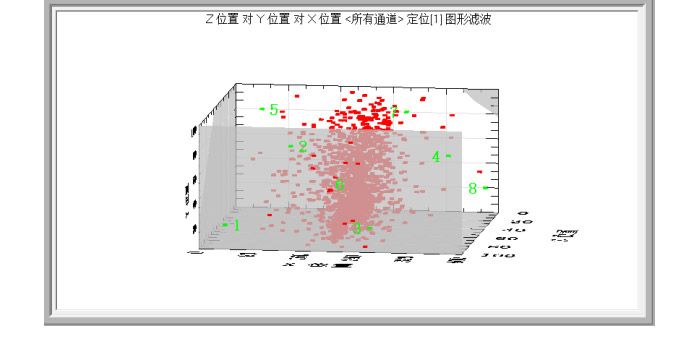

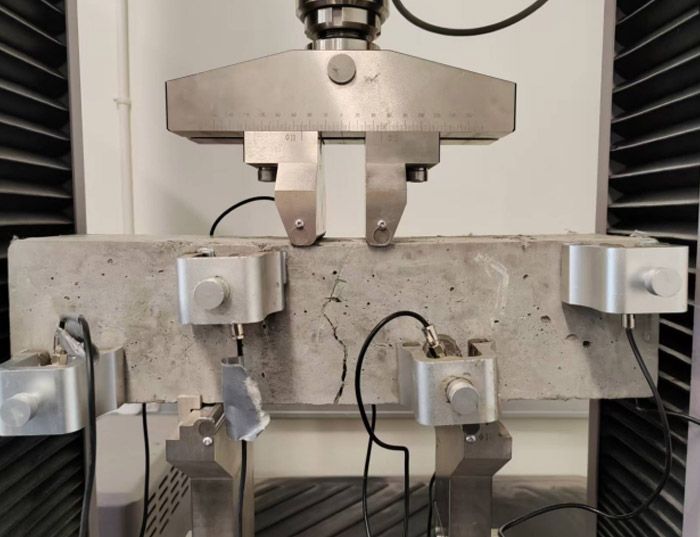

图3是整个加载过程的三维定位图，由于前期加载，有压头和试样接触的信号、试样内的压密等干扰信号，定位显得略微有些杂乱。通过时间滤波，只显示1000-1200秒的数据，如图4所示.试样最终损坏如图5所示
图3
图4
图5
六、结论
声发射定位技术在混凝土四点弯曲实验中能够得到很好的验证
