防喷器案例报告
一、单位信息
某防喷器生产企业
二、案例摘要
防喷器(BOP)作为油气井控的核心安全屏障，其结构完整性至关重要。传统检测方法难以发现其在受载情况下裂纹的扩展状态。本文研究声发射(AE)技术在防喷器水压试验过程中动态检测的应用。该技术通过捕捉材料内部因裂纹萌生扩展、摩擦泄漏或部件损伤释放的高频弹性应力波，实现对防喷器关键承压部件(如壳体、闸板、密封面)潜在损伤的原位、动态监测。本文重点探讨了参考承压设备声发射检测国标进行防喷器检测的整个过程以及结果的评价。应用案例表明，声发射技术能够有效识别防喷器的早期损伤(如微小裂纹、密封失效预兆)，提供水压过程中的实时预警信息，为防喷器的预测性维护提供了强有力的技术支撑。
三、仪器通道数
建议8-16通道
四、实验过程
图1.传感器布置
在新制或维修后的防喷器进行水压试验时，可以同步进行声发射检测，并参考国标NB/T47013.9-2012对防喷器活性源区进行评级。
测试时可以在防喷器侧面每个面布置4个传感器，用于监测水压过程中裂纹的扩展情况，并对活性裂纹进行定位。
图2.幅值vs时间图
五、数据处理与分析

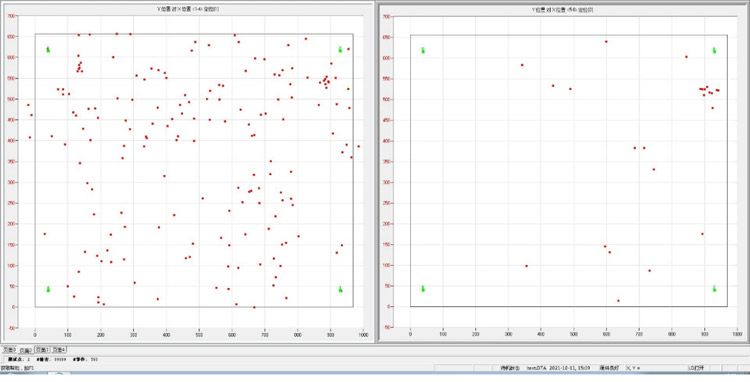

图3.平面定位图
对防喷器进行加压及保压，监测整个过程中的声发射信号情况，参考国标NB/T47013.9-2012对试验中的活性源区进行聚类划分，找到可疑的区域，进行强度与活性分析，最终评定等级，给出处理意见。
六、结论
声发射用于防喷器裂纹检测效果显著且独特，能够发现在一定压力下的潜在活性缺陷，避免投入运行之后产生裂纹导致的安全隐患。闸板防喷器、环形防喷器在试压(低压/高压)过程中的泄漏监测 。
声发射检测效果最佳时是作为综合检测策略的一部分，与传统方法(尤其静水压试验和详细目视/无损检测)结合使用 。声发射提供动态、实时的早期预警信息，传统方法确保静态完整性和全面检查。
总结来说，声发射用于防喷器检测，在特定的目标(动态活动损伤和泄漏监测)上效果卓越，能提供实时、在线的宝贵信息，显著提升设备运行安全性和维护效率。但它并非万能，需认识其局限性，并与其他检测技术结合运用，才能对防喷器的整体健康状态做出最全面的评估。
七、展望
目前声发射对防喷器检测都是在水压试验过程中同步进行，未来如果能够将声发射技术作为监测手段，对在役防喷器进行实时监测，或许也能发挥不错的作用。
