铝内胆碳纤维全缠绕气瓶 声发射检测试验
发布时间：2025-08-05
浏览量：388
一、单位信息
北京天海氢能装备有限公司
二、案例摘要

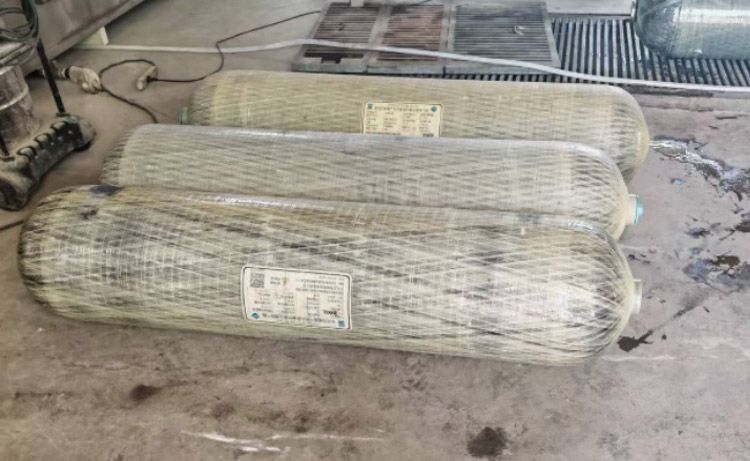

| 结构 | 铝合金+碳纤维+玻璃纤维 | 生产日期 | 2022年10月 |
| 工称面积 | 166L | 公称工作压力 | 35MPa |
| 水压试验压力 | 52.5MPa | 规格 | Φ373×1800 mm |

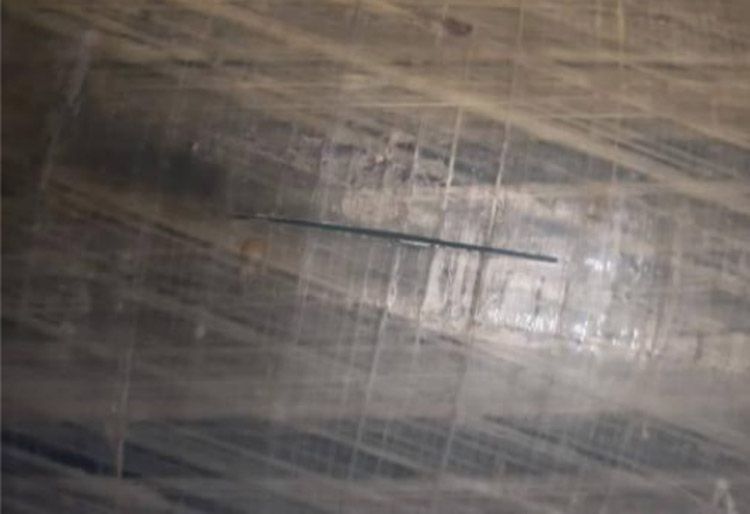

储罐现场切割长10厘米深至碳纤维层的槽，位置在5号探头附近
三、仪器通道数
| 系统 | 8通道 | 探头 | 防爆 |
| 断铅工具 | Φ0.3、2H铅芯、铅笔 | 耦合剂 | 真空脂 |
| 门槛 | 45dB | 前置放大 | 26dB |
| 定时参数 | 50/200/300us | 信号线 | 30米 |
四、实验过程
设计试验，升压时间10分钟至35MPa，保压10分钟，二次升压10分钟至52.5MPa，保压10分钟。
由于现场加压设备限制，实际加压程序为升压时间4分钟至35MPa，保压10分钟，降压至0MPa，再次升压5分钟至52.5MPa，保压10分钟。
五、数据处理与分析
(1)0-35MPa升压阶段出现大量撞击和事件，撞击幅值在80dB左右，少数通道在70dB，幅值较高，信号撞击强烈，在人工切槽损伤位置(5号探头附近)出明显事件聚类现象

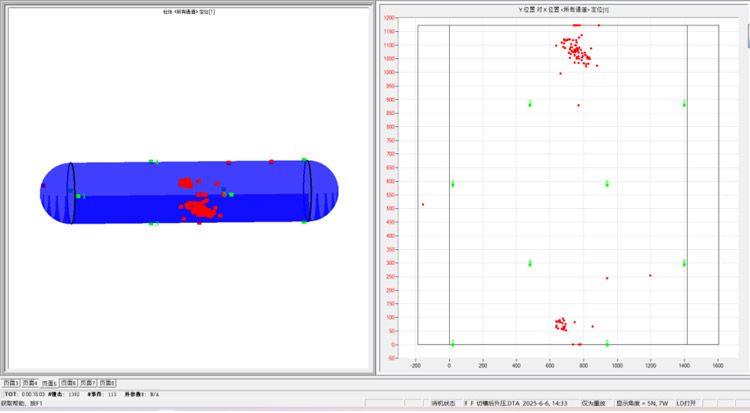

二维定位图

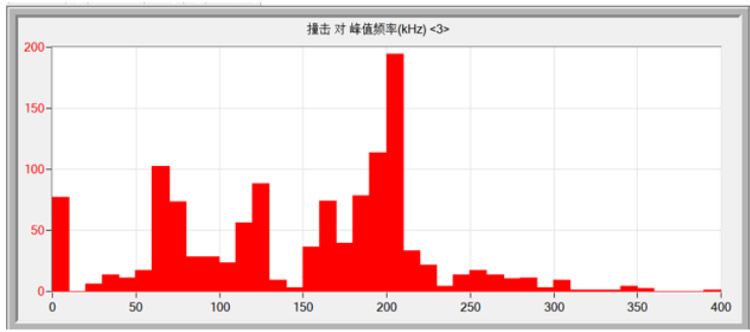

撞击数vs 峰值频率

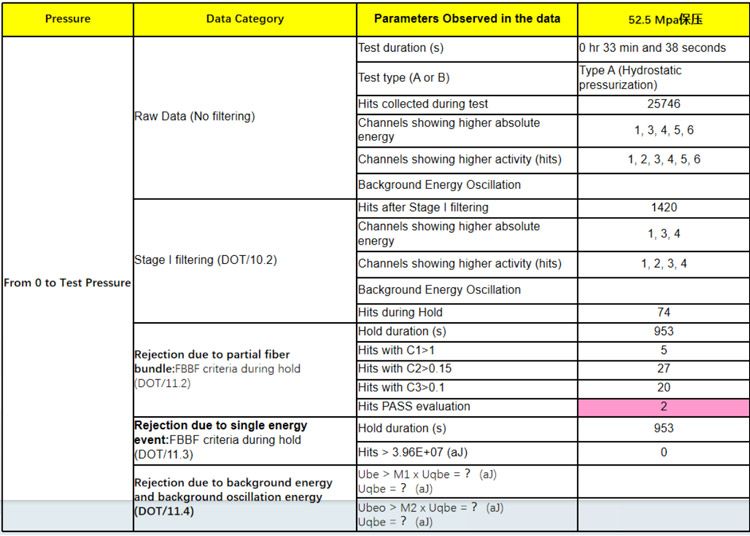

(2)模态数据处理：多种判别方法都判断该气瓶判废
六、结论
0-35MPa、0-52.5MPa升压阶段均出现大量撞击和事件，通过定位图可以看出在人工切槽损伤位置(5号探头附近)出明显事件聚类现象，保压阶事件数相交升压阶段较少，综合升压保压过程可以判定出损伤存在，并且通过幅值图可以看出撞击信号较强烈，试验过程中不断有损伤发生。
通过模态声发射标准ISO19016-2019的准则1(基于纤维束断裂的评估准则)和准则2(基于单独事件能量准则(SEEC)的纤维断裂评估准则)均判废该气瓶。
