桥梁吊杆断丝监测解决方案

一、摘要

在目前的桥梁监测手段中，例如桥梁振动监测、索力监测、环境监测(风速风力、温度、湿度)、桥墩监测(倾斜和沉降)，没有专门针对“断丝”问题的监测手段，而“断丝”问题对于缆索承重桥、系杆拱桥的监测非常重要。由于缆索及吊杆是重要的受力构件，其耐久性、可靠性对桥梁安全起着至关重要的作用，常规的索力监测不能直接反应断丝问题，而声发射监测技术对于“断丝”(缆索、吊杆或者系杆)问题非常有效，可实现缆索、吊杆或系杆整体覆盖式监测，获取断丝发生的时间、断丝的数量，实现实时断丝报警，避免由于断丝问题导致的桥梁事故。

二、建议通道数

需要监测的吊杆数量越多，则需要的声发射通道数越多。建议设备通道数8通道以上。

三、应用案例介绍

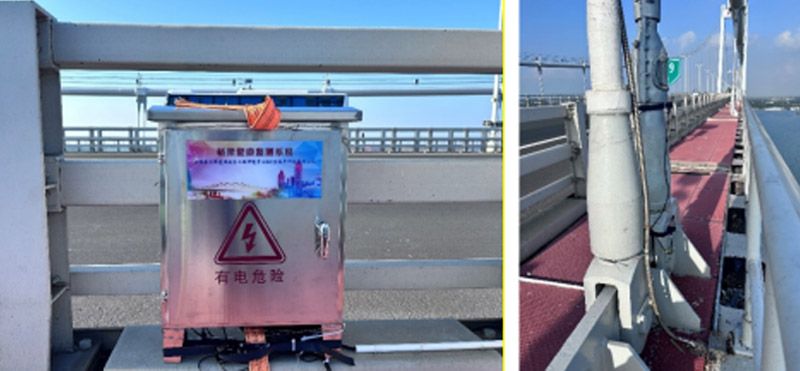

南方某桥吊杆监测

在某桥上，基于业主的需求，对4根吊杆进行长期监测，截止目前已经监测10个月。

基于监测的数据向业主提供了《断丝监测报告》。

四、核心技术

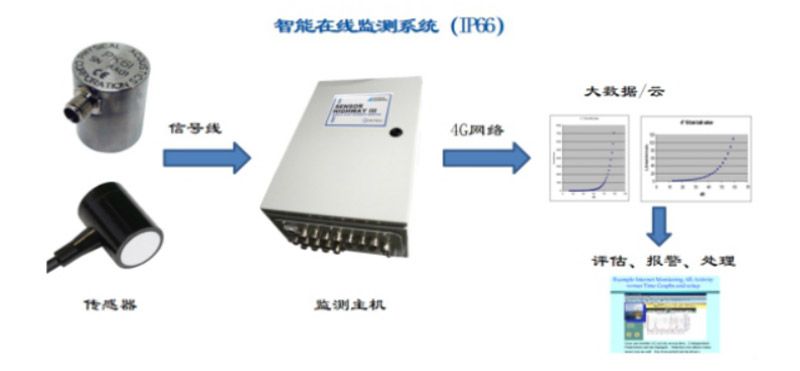

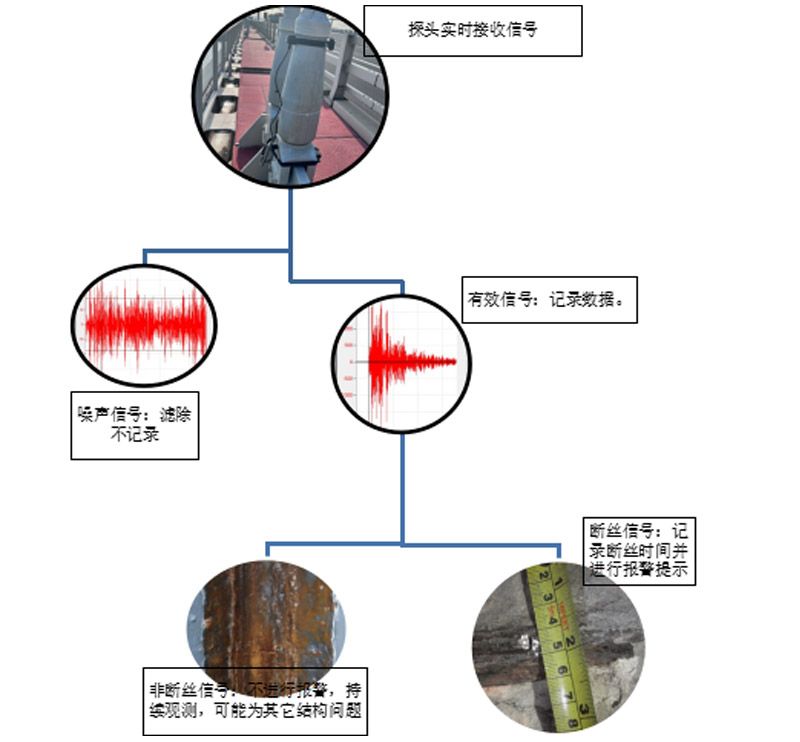

基于我公司的多年“断丝”监测经验(室内测试、现场监测)，形成了专有的断丝监测方案(含专用断丝监测传感器、断丝监测传感器布置方案、断丝监测主机、断丝信号识别算法)，实现对断丝信号发生的时间、断丝发生位置、断丝发生数量(监测期间内)的采集和报告。

五、结论

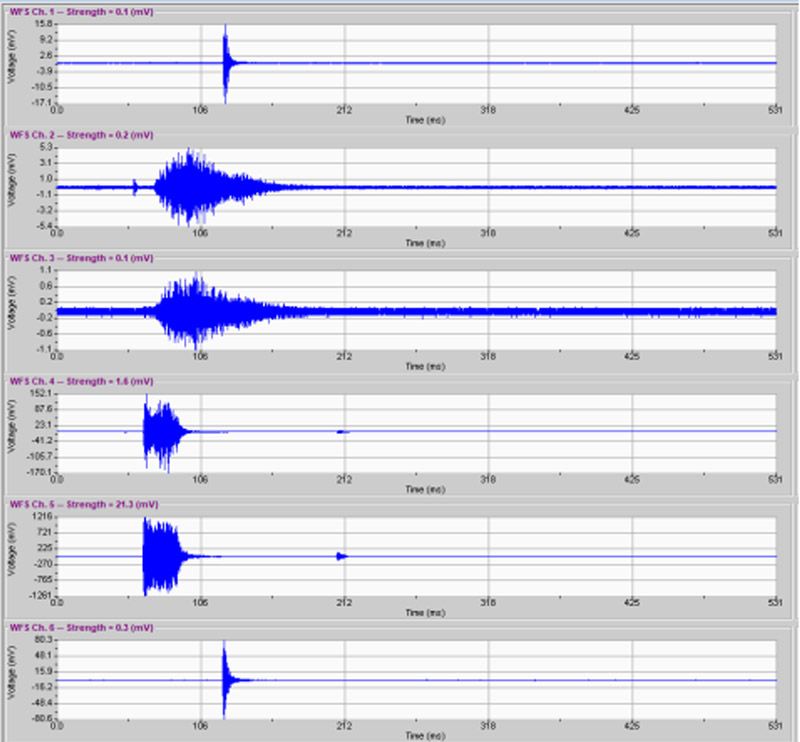

声发射在吊杆断丝监测的可行性已在实践中得到证实，并已逐步应用于大桥现场。从技术成熟度上来说，声发射断丝监测既可准确地记录断丝的时间(可精确到毫秒)，又可确定断丝的根数与断丝的位置。
