核电系统管道泄漏模拟实验
发布时间：2025-08-05
浏览量：395
一、单位信息
中核工程有限公司
二、案例摘要

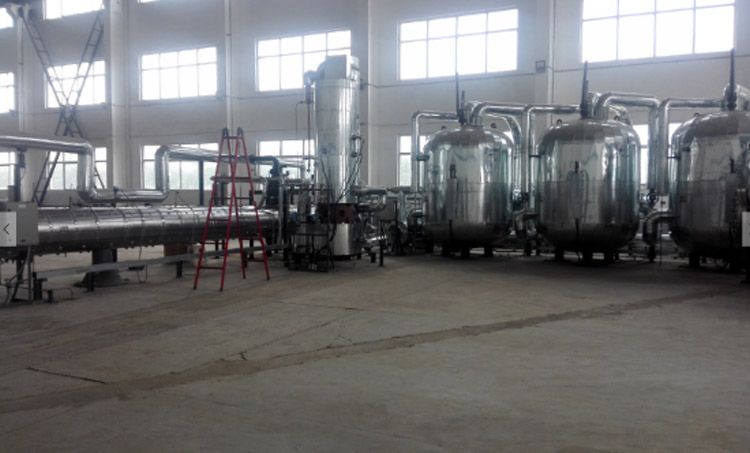

如图1所示，被测试管道长度约10米，直径400mm，保温层约300mm厚，传感器通过波导杆和管道相连，波导杆大概400mm长，管道承压3MPa。在管道上模拟泄漏孔，确认声发射检测技术能否检测出泄漏信号，观察不同的传感器对现场噪音的抗干扰性和对泄漏信号的灵敏度。
图1
三、仪器通道数
32通道
四、实验过程
本次实验一共用了3-6四个通道，频率范围100-400KHz。3、5通道为中频传感器;4、6通道为低频传感器

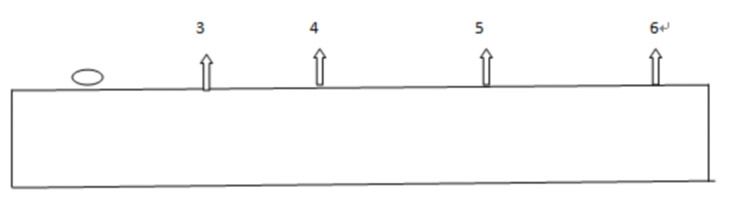

下图中椭圆处为模拟裂纹处，长度约10mm，宽度为0.2mm。3号传感器距离泄漏孔1米，3-4间距1.5米，4-5，5-6间距都是2米
图2
五、数据处理与分析
(1) 在绝对安静的情况下，3-6通道的ASL(基于时间)分别是11/32/11/26 db
(2) 把周围的电气设备都打开，把四个传感器都放置在地面上，四个传感器的ASL值分别是20/42/18/38 dB
图3
(3)管道内充满高压蒸汽，压力为3MPa。3/5两通道的ASL值在65dB间，3号通道略高2dB;4/6通道ASL值在75dB间，4号通道略高2db。
六、结论
(1) 声发射可以有效检测出管道的微小泄漏
(2) 低频传感器在现场更容易受环境干扰影响，抗干扰能力较差，但相对灵敏度更高
(3) 中频传感器现在受环境干扰影响小，灵敏度也能可以接受
