声发射技术在阀门泄漏检测方面的应用
发布时间：2025-08-05
浏览量：351
一、单位信息：
仪征输油站
二、案例摘要
在流体管道系统中，阀门是一种常见的机械产品，其主要作用是隔离设备和管道系统，防止回流、调节压力和流量，因此阀门安全性的重要程度不言而喻。在石油化工炼油系统中，阀门是装置中不可或缺的部分，使用的种类非常繁多，数量也非常巨大，并且石油化工生产过程中的介质大多具有腐蚀性强、易燃、易爆等特点。在实际使用中，阀门泄漏事故常有发生，并且绝大部分泄漏是看不见的，因此不仅会造成原材料和产品的巨大浪费，而且还会对周围环境造成严重破坏，甚至造成灾难性的安全事故。据统计数据表明，约22%的工业阀门存在泄漏问题，在进30年世界石油化工业爆发了一百多起特大火灾爆炸事故，其中，阀门、管道的泄漏所引发的事故几率占35.1%;而在石油化工装置(如阀门、泵、压缩机和法兰等)中，由阀门泄漏造成的有机化合物(voc)的无控释放量占到60%。因此，在石油化工生产过程中，及时准确的发现阀门的泄漏具有重要意义。
三、仪器通道数
2通道

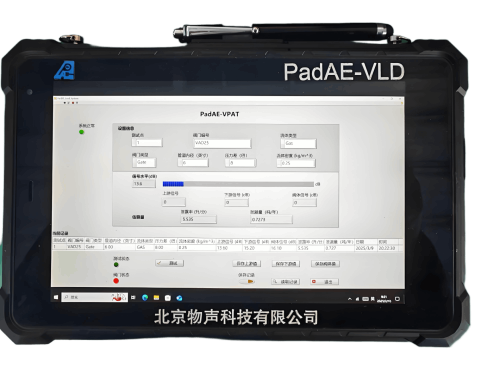

PadAE-VLD仪器
四、实验过程
(1) 阀门是完全关闭的
(2) 适用的介质：蒸汽、气体、液体以及气液混合物。
(3) 上下游有一定的压力差，气体阀门压力差需大于0.5公斤，液体阀门的压力差需大于3公斤
(4) 公称管径：1-48英寸
(5) 传感器需和阀门本体相接触
五、数据处理与分析
| 阀门编号 | 公称管径（mm） | 阀门类型 | 阀门上下游压力差（MPa） | 阀门上游ASL值（dB） | 阀门本体ASL值（dB） | 阀门下游ASL值（dB） | 是否有泄漏 | 评估泄漏率值（L/min） |
| 433 | 500 | 闸阀 | 0.1 | 12 | 12 | 12 | 否 | / |
| 453 | 600 | 球阀 | 0.5 | 13 | 22 | 13 | 是 | 3.2 |
| 454 | 600 | 球阀 | 0.5 | 12 | 17 | 12 | 是 | 2.5 |
| 455 | 600 | 球阀 | 1.7 | 13 | 19 | 12 | 是 | 1.4 |
| 456 | 600 | 球阀 | 1.7 | 37 | 25 | 15 | 否 | / |
| 459 | 600 | 球阀 | 2.4 | 37 | 24 | 15 | 否 | / |
| 460 | 600 | 球阀 | 2.4 | 14 | 18 | 12 | 是 | 1.1 |
| 461 | 600 | 球阀 | 2.4 | 13 | 18 | 12 | 是 | 1.1 |
| 462 | 600 | 球阀 | 2.4 | 12 | 23 | 13 | 是 | 1.5 |
| 143 | 800 | 球阀 | 3.6 | 12 | 12 | 12 | 无 | / |
| 141 | 800 | 球阀 | 3.6 | 12 | 13 | 12 | 无 | / |
| 562 | 600 | 球阀 | 1.1 | 12 | 16 | 12 | 是 | 1.5 |
六、结论
(1) 本征安全，其防爆等级是Ex ia IIC T3 Gb
(2) 便携式设备，仪器总重量0.8Kg
(3) 蓄电池供电，充满电可连续工作8小时以上
(4) 可适用于各种检测环境。仪器工作温度范围-20℃至55℃;探头本身工作温度-35℃至110℃。通过波导杆，可测试400℃的阀门。
(5) 不但能定性判断阀门是否有内漏，还能评估其泄漏率。
