球罐案例报告
发布时间：2025-08-05
浏览量：374
一、单位信息
福建省锅炉压力容器检验研究院
二、案例摘要
针对罗源县福建亿鑫钢铁有限公司600m3氧气球罐进行声发射检测。水压试验过程采用整体性检测，利用MONPAC检测分析程序对数据进行处理分析。MONPAC程序以区域定位为基础，其检测结果显示出容器的整体安全等级。
三、仪器通道数
48声发射系统
四、实验过程
在这个容器中的检测中，传感器号和通道的安排如图1。这次检测的最大压力是3.54Mpa

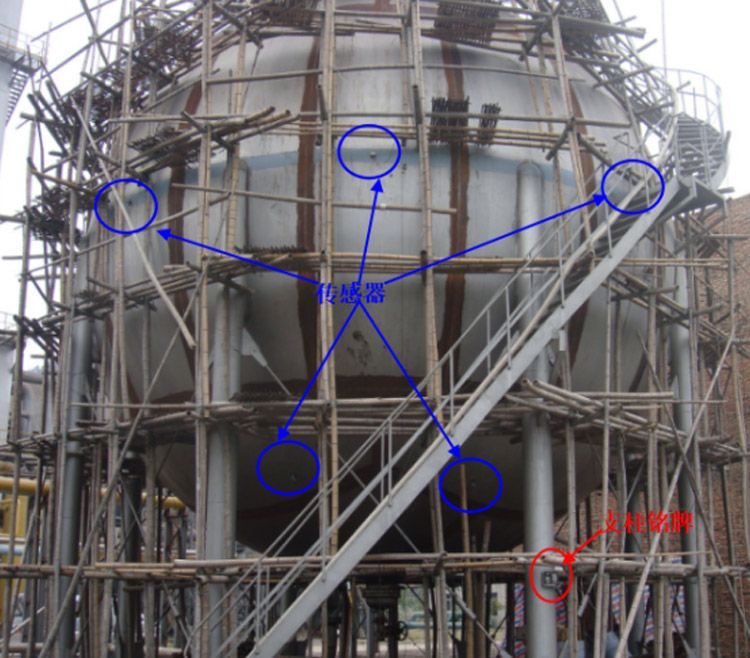

图1

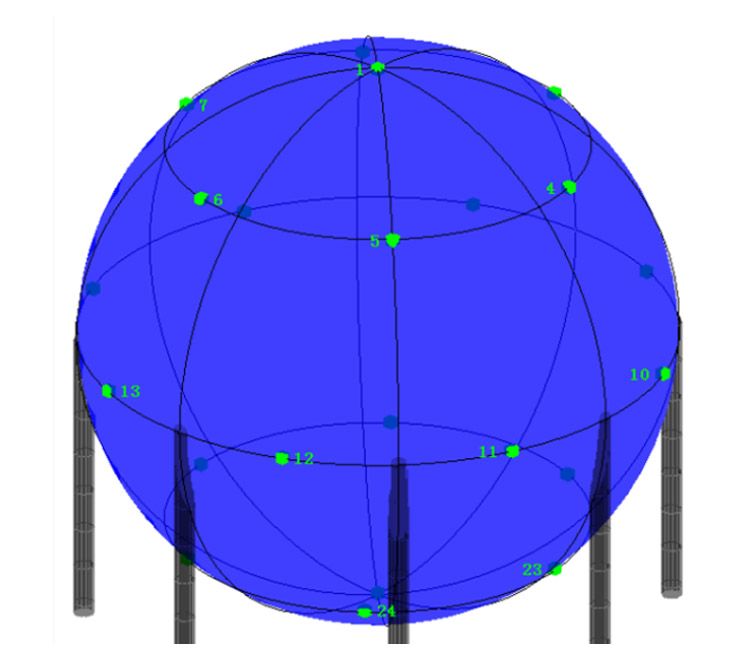

图2
五、数据处理与分析

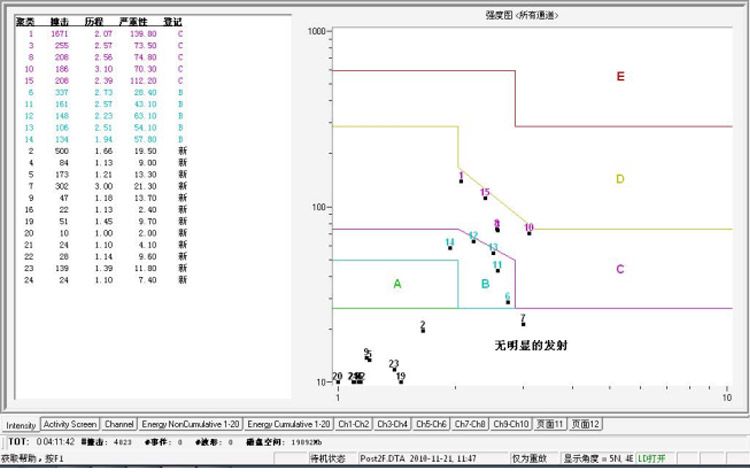

图3 MONPAC强度分析图

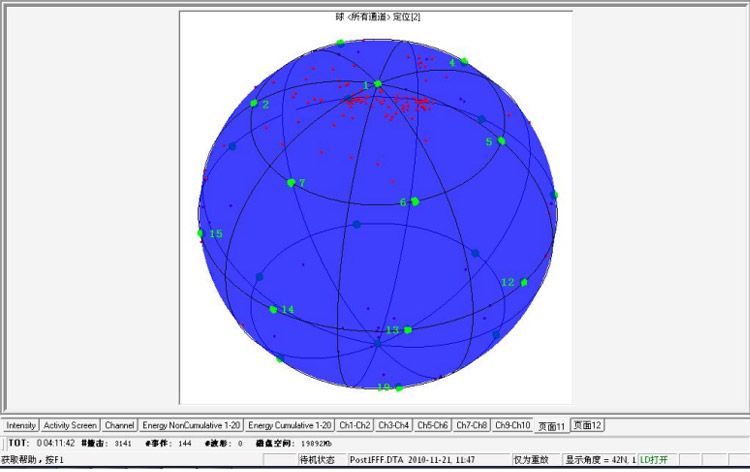

图4 球面定位图
六、结论
由以上强度分级可知：1,3,8,10,15通道需要进一步的无损检测，由于本次声发射试验在该球罐的100%常规检测之后进行的，因此，以上通道传感器附件的焊缝可参考常规UT检测结果为准。
由附录中给出利用时差定位方法的球面定位示意图，可看出1通道存在大量的定位信号，这与现场实际试验情况有关，原因一：水压泵位于球罐顶部，即通道1探头处;原因二：水压泵的操作人员必须实时操作水压泵。因此造成通道1探头处存在大量定位信号。但MonPAC的检测结果分析采用区域定位方式，同时通过专用的数据处理方法可尽量滤除非真实的AE信号，因此得到上述结果，即通道1为C级。
用UT复查后，1/5/6和1/6/7区域靠近1号探头的焊缝各有一条近表面裂纹
