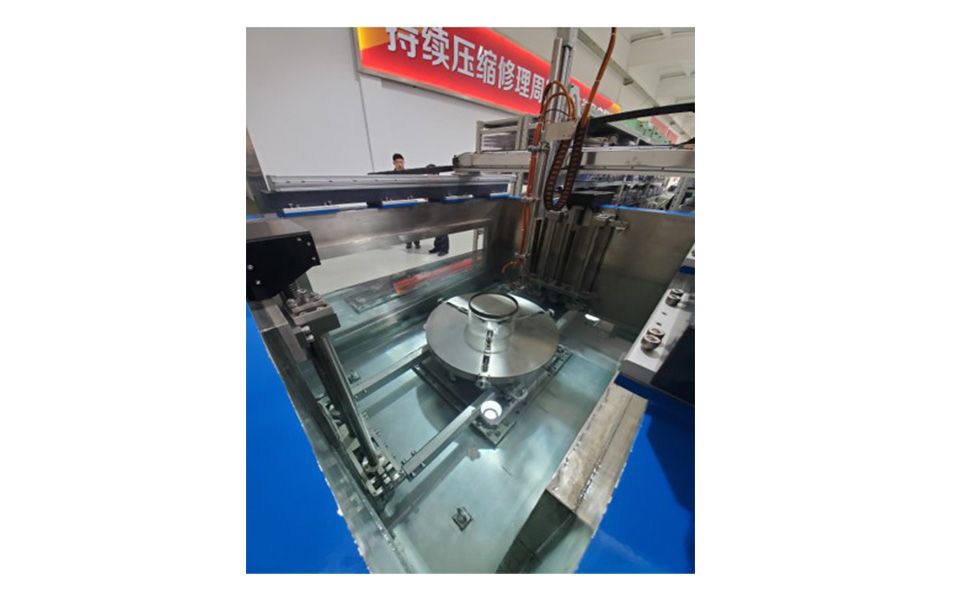

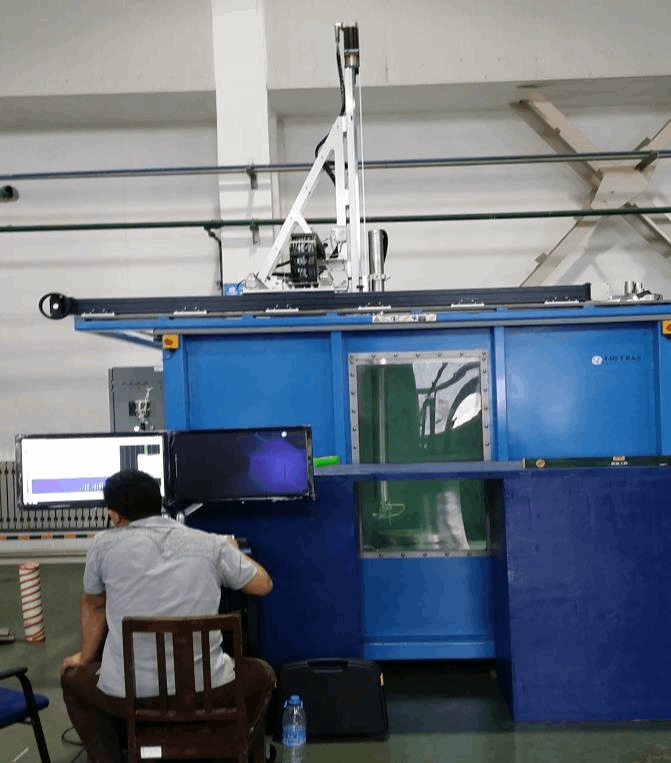

自动提升盘环件超声C扫描检测系统是一套专门针对盘环件、涡轴发动机、涡轮外环组件、动力涡轮外环组件、进气导向片组件等零组件裂纹的自动扫查系统。
自动提升盘环件超声C扫描检测系统是一套专门针对盘环件、涡轴发动机、涡轮外环组件、动力涡轮外环组件、进气导向片组件等零组件裂纹的自动扫查系统。系统可实现X、Y、Z、T、A、B六轴联动自动扫查、实时显示扫查过程中的图像，并获取超声和扫描数据。其中转台可自动升降，方便工件装卸。
该系统具有X、Y、Z、W、A、B六轴运动机构。最大承重500KG.
X、Y、及Z轴扫查运动范围为1200mm L x 900mmW x500mmH。
各轴运动参数
X轴最大行进速度： 500mm/秒
X轴重复定位精度： ±0.02mm
Y轴最大行进速度：500mm/秒
Y轴重复定位精度： ±0.02m
Z轴最大行进速度：200mm/秒
Z轴重复定位精度： ±0.02mm
T轴最大夹持直径600mm，最高转速90转/分
T轴回转精度＜0.1/360°
T轴卡爪具备自对心调节功能，三爪对中度：≤0.1mm
T轴具有升降功能，可将转台提升到水面上以便于工件装夹。
A轴行程： +/- 120°
B轴行程: +/- 90°
 |  |

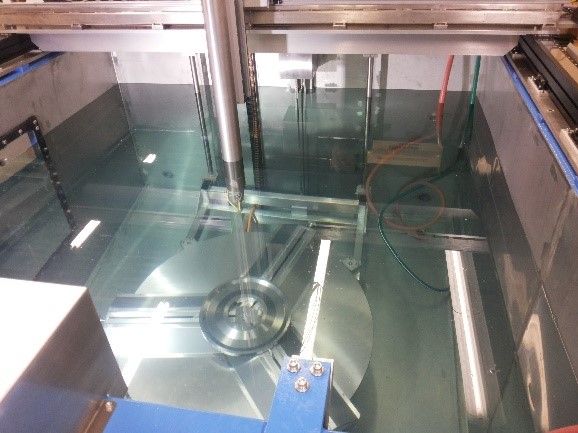

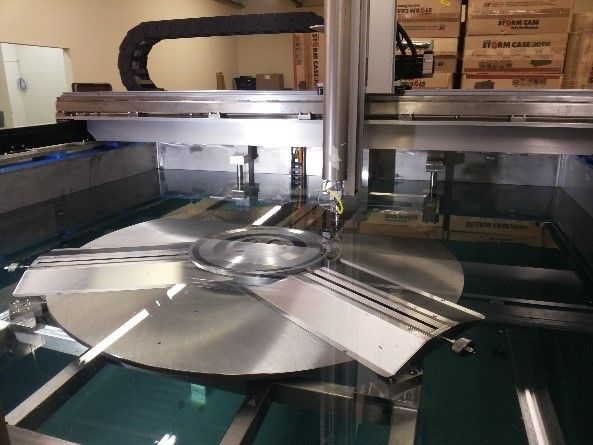

上升至水面的转盘 | 工作中的转盘 |
 |  |

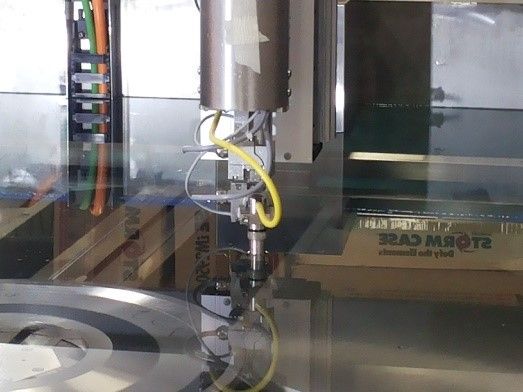

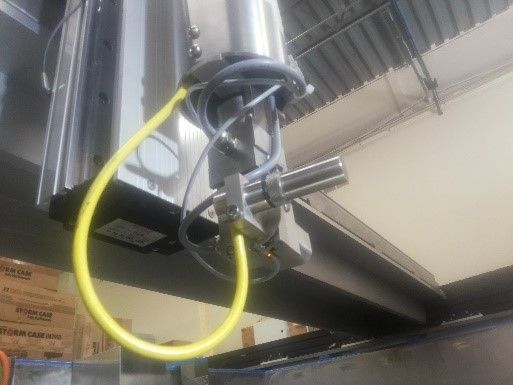

垂直状态下的AB轴 | 曲面跟踪过程中的AB轴 |
