标准型超声C扫描检测系统
标准型超声C扫描检测系统

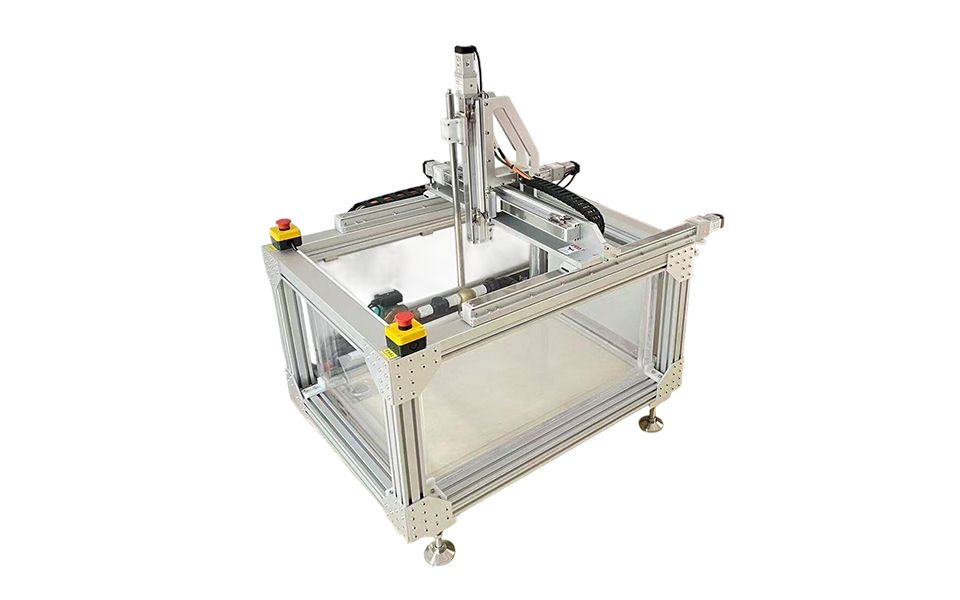

我们的标准型超声波C扫描设备，分为T10、T24、T36、T48共4种固定扫描尺寸。
我们的标准型超声波C扫描设备，分为T10、T24、T36、T48共4种固定扫描尺寸。专为常规工业检测场景设计，既保留了专业检测的“硬核性能”，又兼顾了易用性与性价比。它的核心任务，就是通过超声波的反射与透射信号，生成材料内部结构的二维/三维图像（即“C扫描图”），精准定位并量化缺陷的位置、大小、形状甚至性质（比如是气孔、夹杂还是分层）。

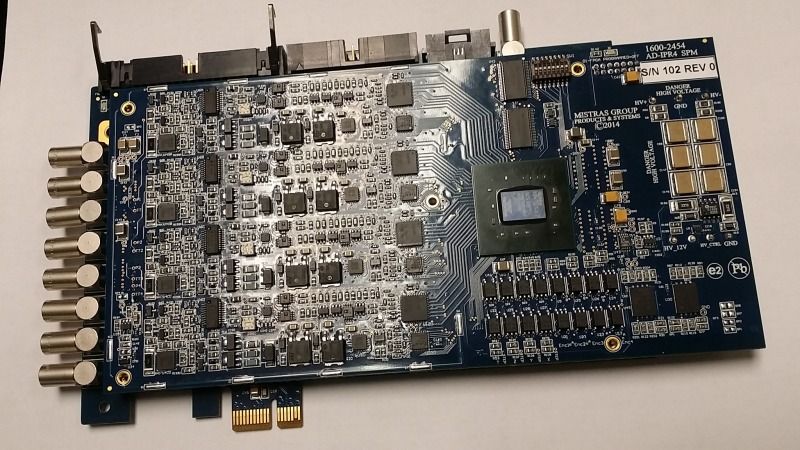

超声脉冲发射接收卡
激发：
通道数: 1/4可选 激发电压: 50 – 400 V
脉冲类型:方脉冲、尖脉冲、猝发波、可编码脉冲 重复率: 0.1 to 14KHz
接收：
通道数: 1/4可选 门:4 个独立门
整波方式:射频波，正波整形，负波整形、包络 带宽:0.2MHz – 32 MHz
数字信号处理：
AD采样率: 250 MSPS A/D 转换率: 14 bit
UT 扫描模式:脉冲反射式和穿透式 数字滤波：＞100带通滤波器选择
运动控制：
运动轴数: 4独立或同步轴 运动控制种类:脉冲/方向
输入编码器数量: 4 编码器类型:正交或脉冲/方向
 |  |

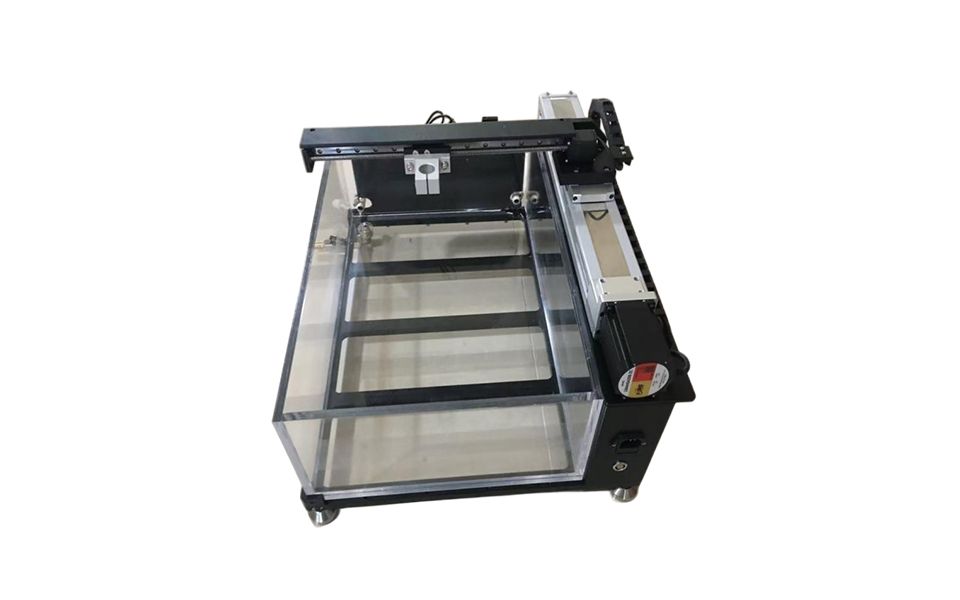

| 实验室型C-扫描检测系统 T10(250X250X250mm) | 实验室型C-扫描检测系统 T24(600X450X300mm) |
 |  |

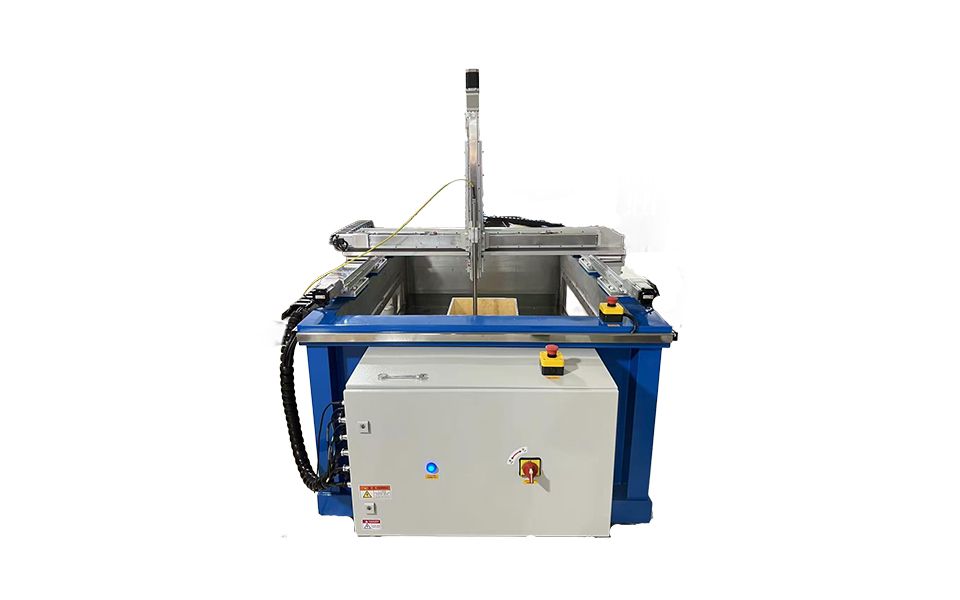

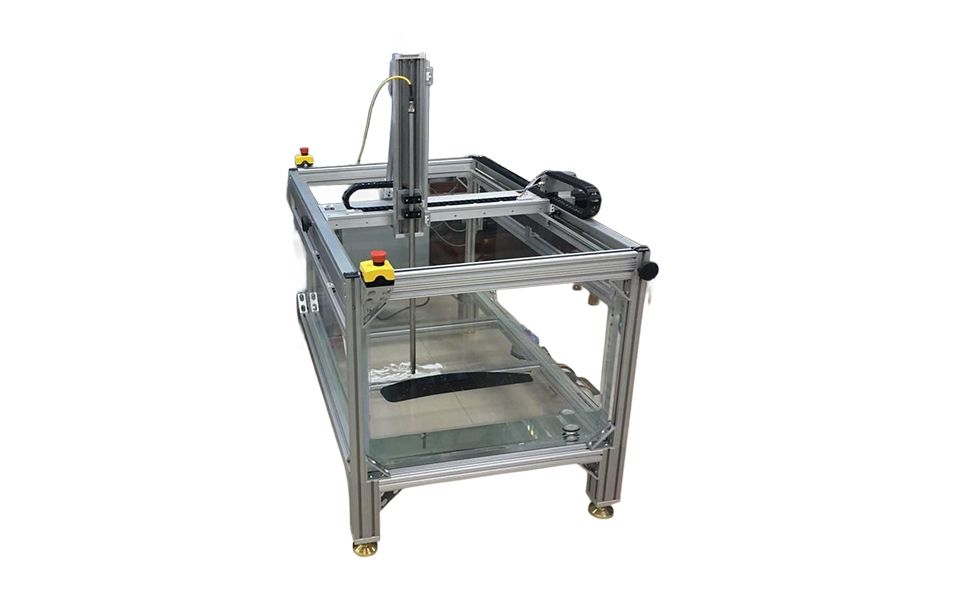

| 中等任务/实验室型C-扫描检测系统 T36(900X600X450mm) | 工业用/重任务型C-扫描检测系统 T48(1200X900X600mm) |
