低压电器开关检测
发布时间：2025-08-01
浏览量：410
一、单位信息
西门子、施耐德等
二、案例摘要
针对用户的各种开关来样、雷达罩、水冷板等钎焊产品进行自动化扫描。可设定标准,自动统计计算钎着率(焊合率)。可自动统计缺陷大小位置面积等,并自动在扫描图像上进行标注。
三、仪器通道数
T36、三轴单通道。
四、实验过程
系统由3种模块组成：高性能超声波信号激发接收卡、UTWIN采集及分析软件、XYZ三轴运动机构及辅助模块。用户可设定缺陷的标准，软件根据用户的设定，自动进行统计计算缺陷的大小，面积，位置，面积百分比等，自动形成表格。
五、数据处理与分析

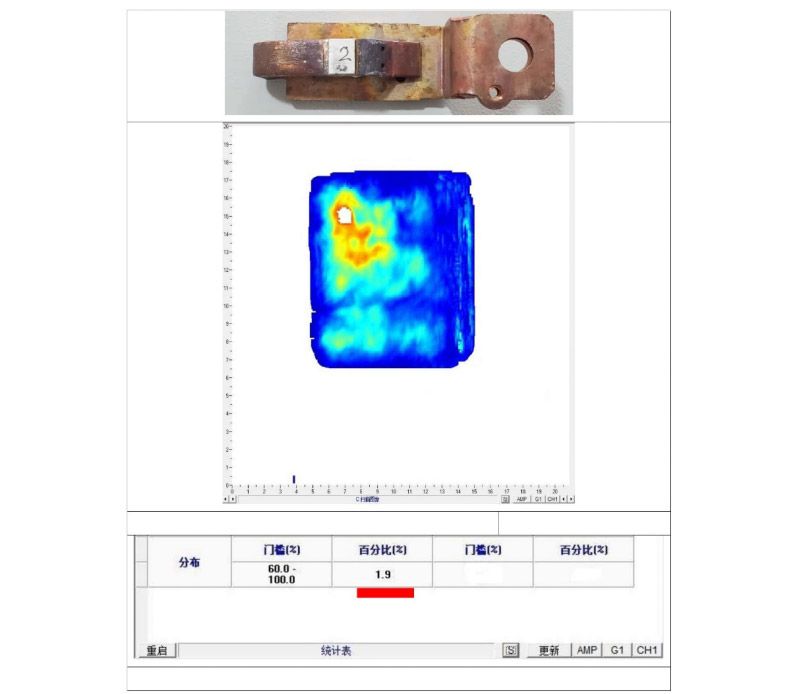

施耐德对比样品检测图像

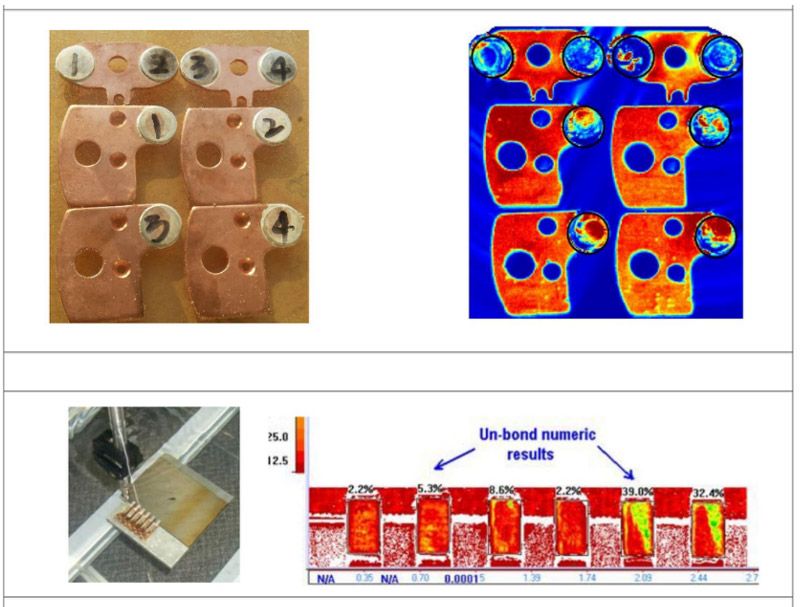

西门子等触点开关检测图像

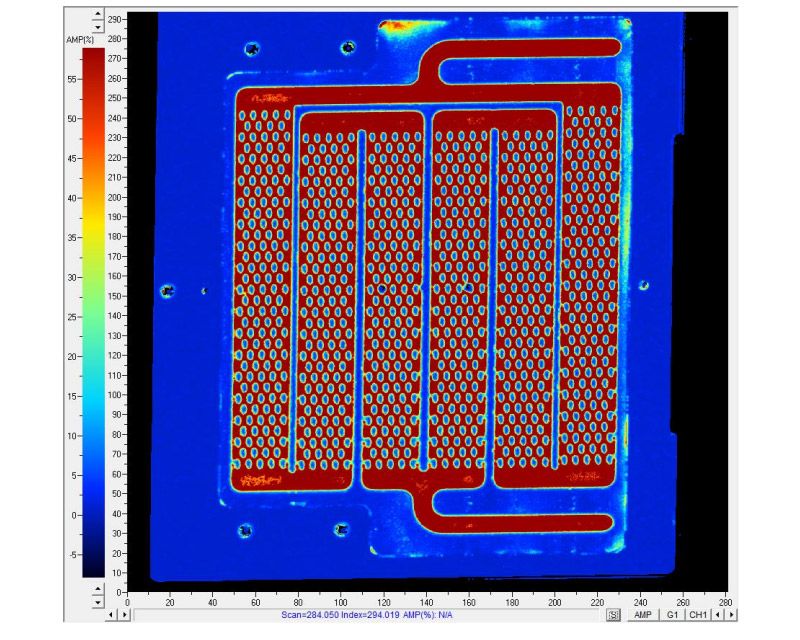

水冷板钎焊检测结果
自动统计焊接不良率
六、结论
超声波C扫可对焊接工艺样品进行自动化检测，能较为有效的发现焊接不良区域与焊接良好区域的区别。针对样品进行设置设定缺陷波幅值高于某一标准作为统计阈值，软件可针对缺陷进行自动统计计算分析，且列表。并且软件能自动根据用户设置的标准，将缺陷的轮廓画出来，并在旁边加以标注。

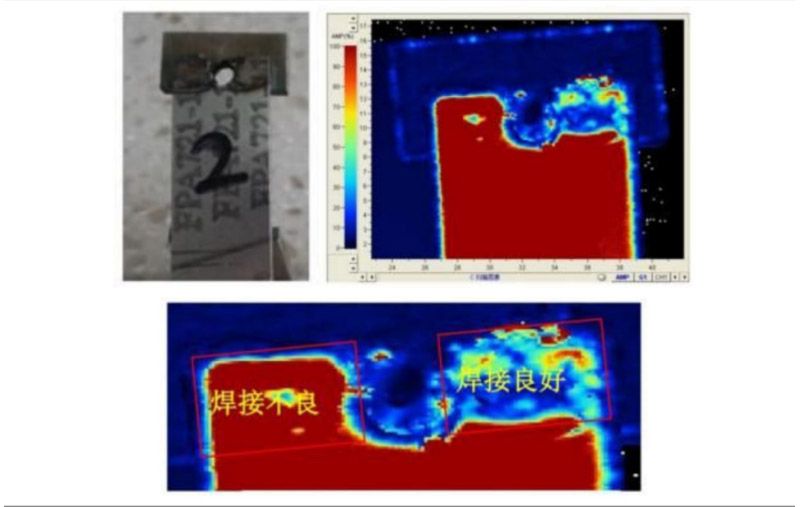

图中白色为焊接不良区域，红色和黄色区域为焊接结合率相对较弱区域，蓝色及深蓝色区域为焊接良好区域。是否判断为判废的缺陷，需要遵照用户实际的厂标规定或是相关工艺试验。
