复合材料检测
发布时间：2025-08-01
浏览量：397
一、单位信息
航空航天院所
二、案例摘要
超声C扫描系统是针对复合材料构件进行自动化扫描的系统，包含水浸C扫描与空气耦合C扫描。系统可实金属材料、复合材料等构件内部夹杂、裂纹、气孔等缺陷的自动扫描。扫测系统在扫描过程中，可实时显示扫查过程中的图像，并获取超声和扫描数据。系统在软件及控制系统的控制下，能进行多轴联动扫描，实现曲面跟踪扫描功能。该扫测系统不仅可以在扫描过程中自动存储数据，并且可以实时显示被检材料的超声A、B、C图像。
三、仪器
6轴联动水浸C扫描系统
多轴大框架空气耦合扫描系统
四、实验过程
耦合剂为洁净水，无气泡、无灰尘、无杂质，水温大约控制在25℃
运行信号校准：将探头置于工件最近端，然后将地面信号调到满屏的50%，然后运行到最远端，此时信号应在42%-60%范围内。
五、数据处理与分析
六、结论

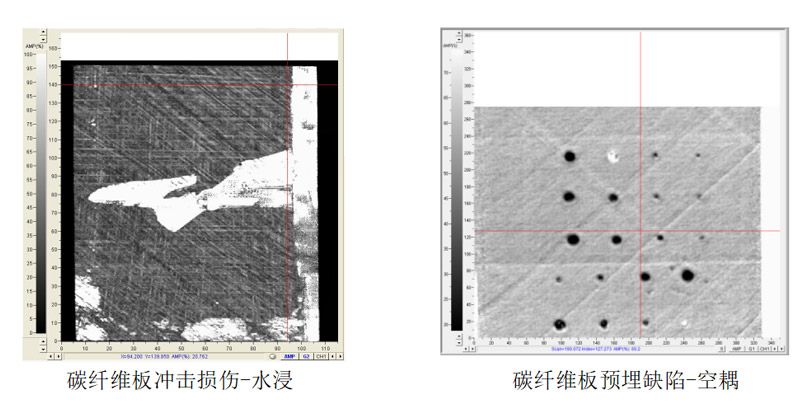

使用设备对复合材料进行C扫描，可以清晰分辨例如纤维走势或预制缺陷的情况，便于分析实验材料的内部状况。用户可以根据C扫描图像和原始波形，进一步分析材料制作过程中可能出现的情况，实行相关工艺试验。
七、展望
对于航空航天用的复合材料构件的检测须另辟蹊径，不使用液体作为耦合介质。非接触空气耦合式超声检测方法便是解决这个问题的新途径。
从实验中可以看出,在灵敏度和缺陷检测分辨率上空气耦合式虽与浸入式检测还有一定距离，但足以检测复材中大部分关注的缺陷。
