钛及钛合金板材内部缺陷检测

一、单位信息

宝鸡钛业

二、案例摘要

作为中国钛、锆等稀有金属国标、国军标等标准的重要制定者，宝钛建立起了完备的质保体系，取得了全国工业产品生产许可等国内外多项认证。通过了欧盟承压设备PED认证、NADCAP热处理特种工艺、无损检测、理化测试项目认证，通过了波音、空客、古德里奇、庞巴迪、罗罗、奥布杜瓦、斯奈克玛等国际知名大公司的质量体系和产品认证。其中，宝钛是以超声波水浸扫描检测-多通道全自动探伤系统作为重要的一环，对钛板质量进行无损检测并且融入了自身生产体系与工艺流程。

三、仪器通道数

UPK-T7000HS，8通道。

四、实验过程

系统具备 多个独立通道，每通道配备一个探头，多个探头使用独特的保持架进行组合、夹持。多个通道同时扫描，使用小步进与大步进结合的模式，不同通道独立运行、单独记录，也可任意组合、综合记录，最终将多个通道的扫描图显示在一张扫描图里。这样会以倍数提升单探头的扫描效率，也更利于操作与使用。

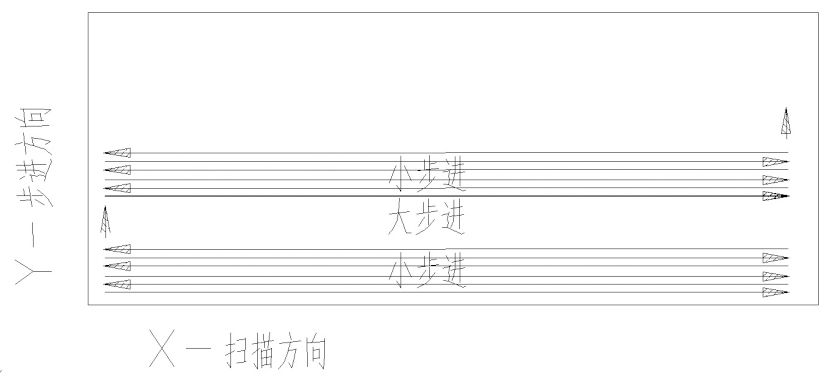

多通道超声扫描模式

五、数据处理与分析

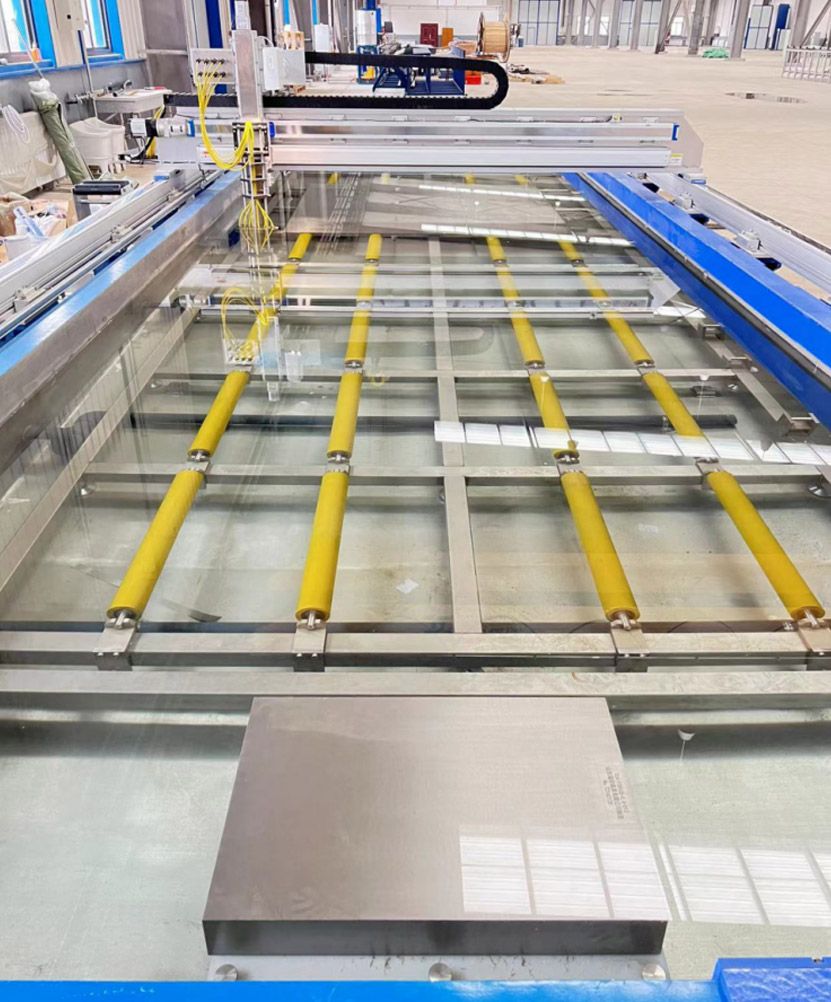

超声波水浸扫描检测8通道探伤系统现场

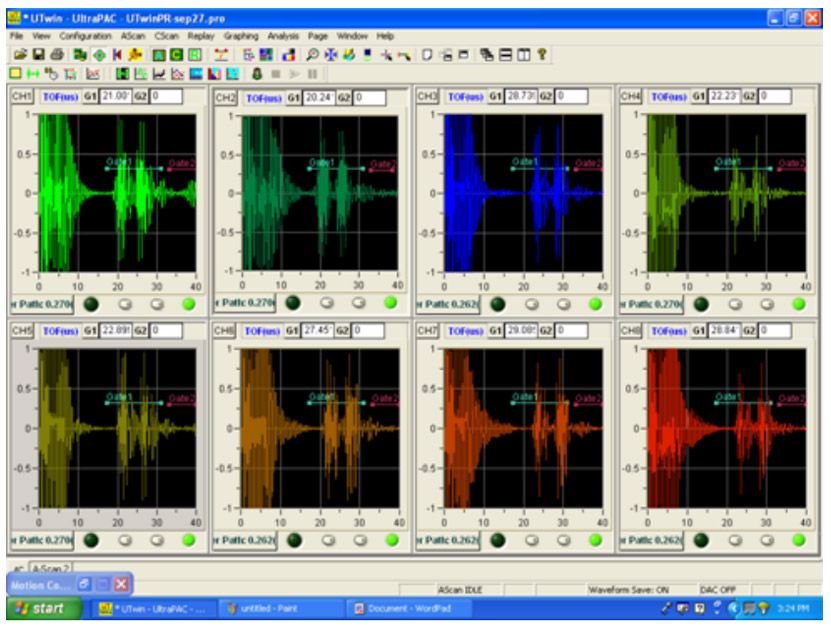

多通道波形实时显示

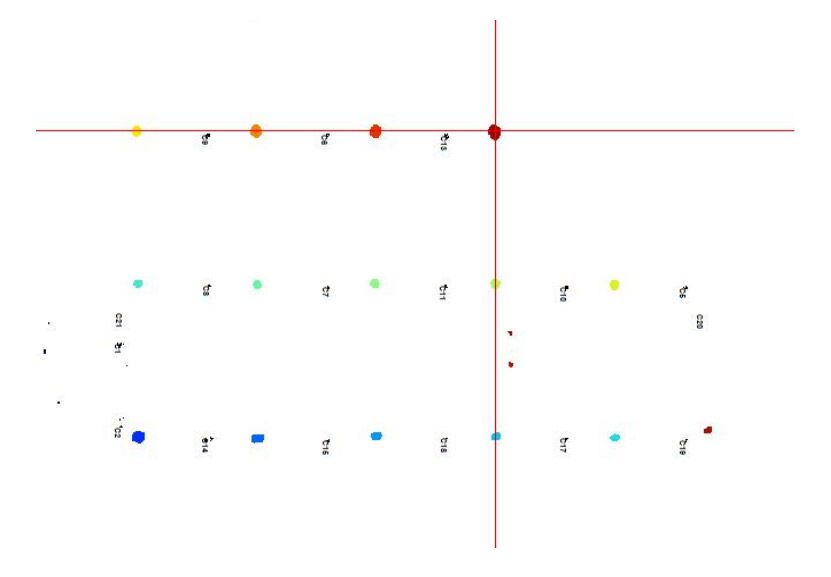

多通道合成的标准试块扫描结果

六、结论

超声波探伤的优点在于探伤速度快，准确性高，能够对材料的内部缺陷进行检测，同时无损不会影响材料的性能。它通过向被测钛板材发射高频超声波，利用声波在材料中的传播和反射特性来检测材料的缺陷、裂纹等问题。超声波探伤可以快速准确地检测出各种不同类型的缺陷，识别出钛合金中的裂纹、均匀性和杂质等缺陷。

七、展望

针对大平面的工件检测，生产工厂要求快速有效地完成检测工作，也必须符合更高的验收标注，与国际接轨的标准化的流程与产品耐用性，这就对超声检测技术的产品提出了更高的要求。
