航空航天工业案例报告
发布时间：2025-09-18
浏览量：284
一、案例摘要
北京物声科技有限公司基于大型构件的检测需求，推出全自动超声C扫描检测系统，专门针对大型构件的进行自动化喷水、空气耦合或水浸超声C扫描成像检测。提高检测效率，实现了检测结果的图像化、数据化、统计化。
二、仪器通道数：
GN1600、多轴单通道
三、实验过程：
系统工作模式:能够完成回转结构的夹持固定和360度连续旋转扫描也可选择正转回转的模式进行扫描，系统设计有特种工装夹具；

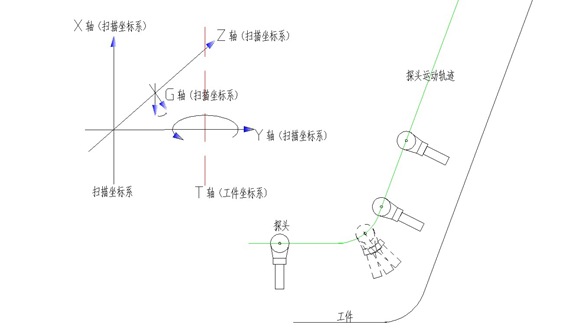

曲面跟踪扫描:可以采用培训模式，还可以导入CAD文件，实现扫描轨迹选择与设定.
四、数据处理与分析：
 |  |

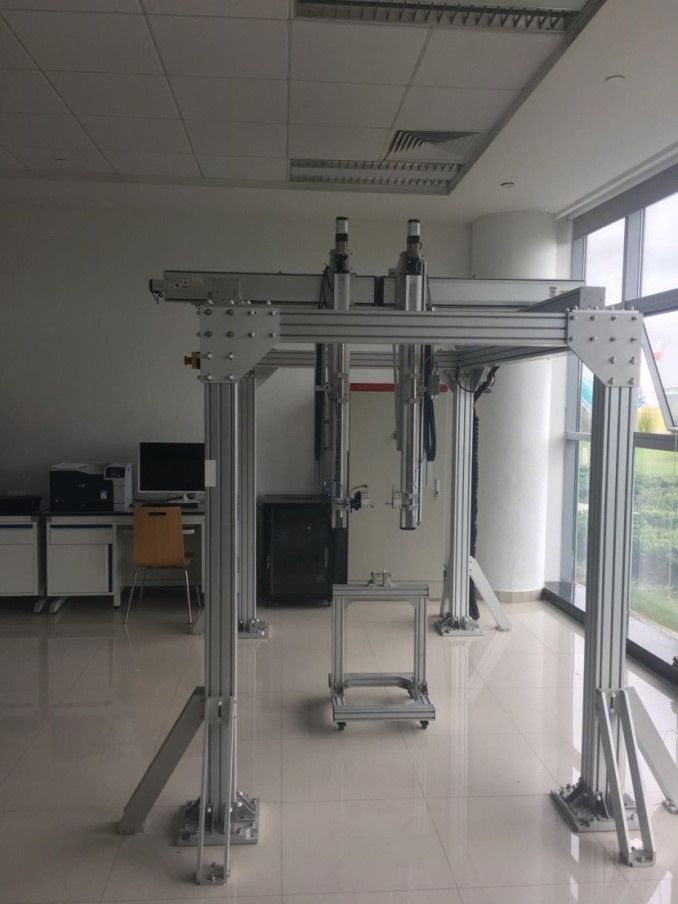

航空龙门架式空气耦合扫描系统-无需耦合剂 | 碳纤维空气耦合扫描结果 |
 |  |

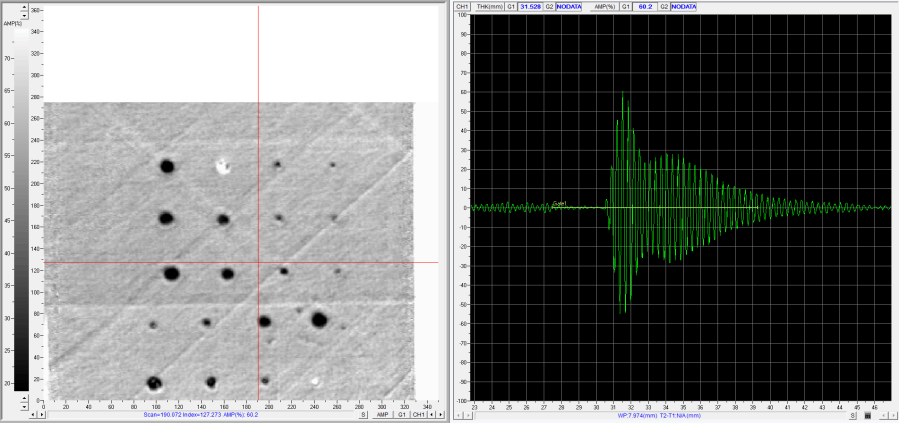

航空零件10喷水对穿式检测系统 | 复合材料粘接扫描结果 |
 |  |  |

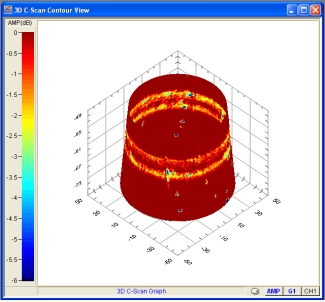

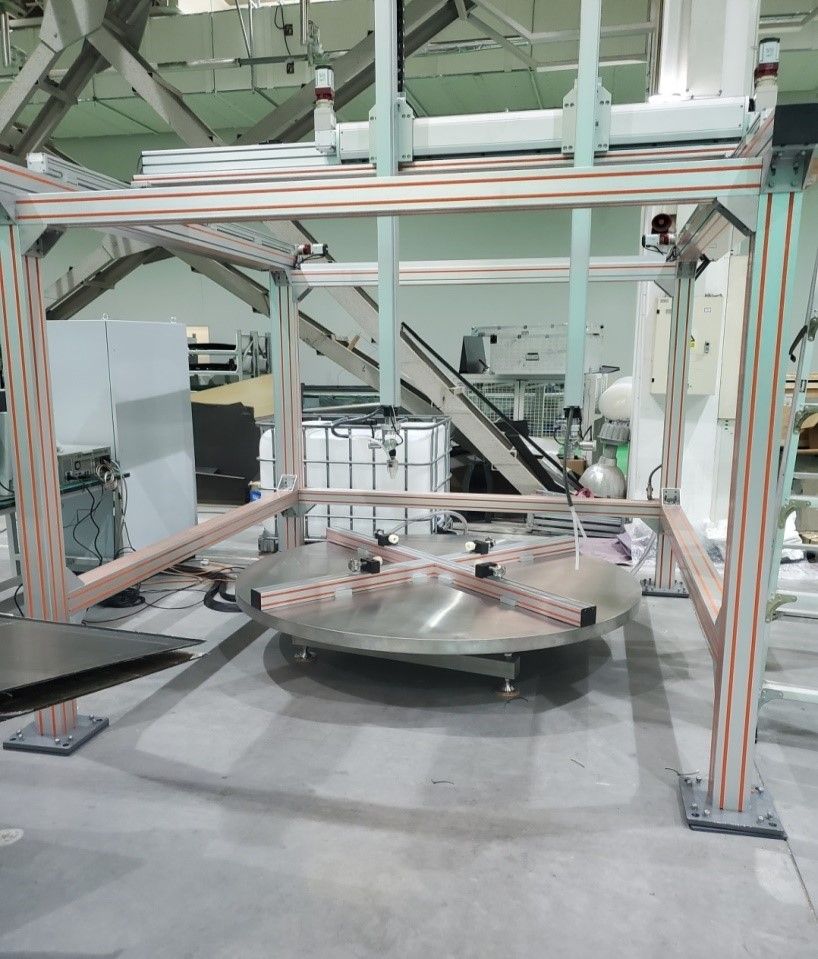

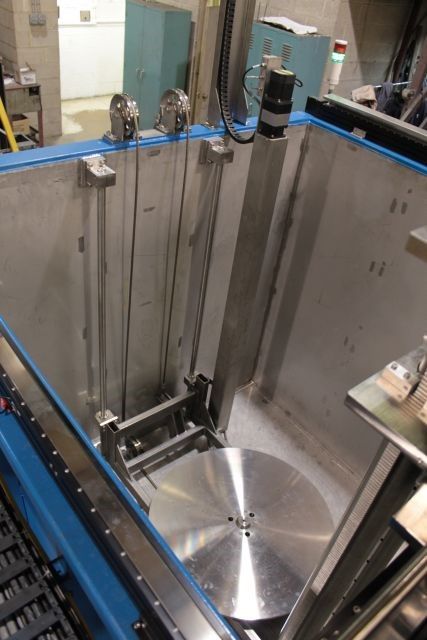

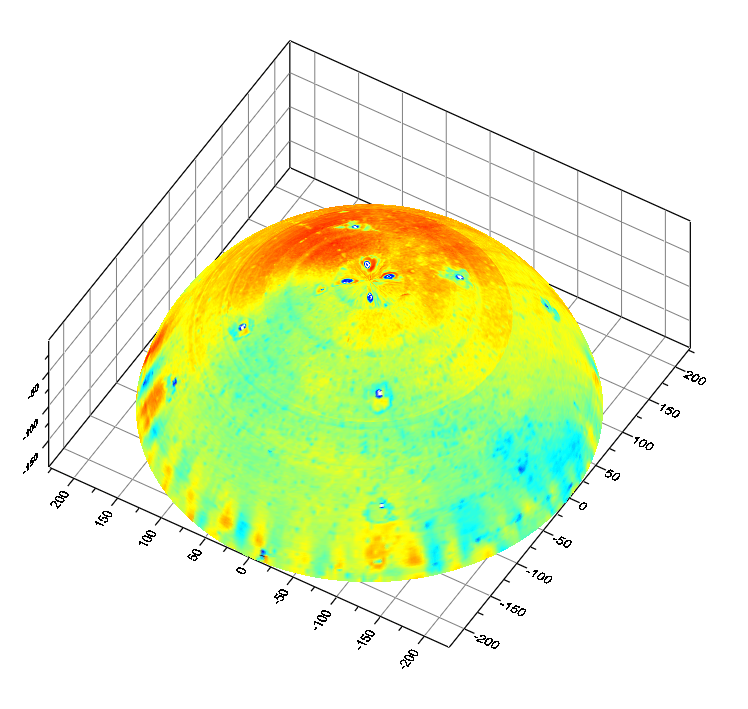

水浸盘环件自动提升检测系统 | 水下转盘自动轮廓跟踪扫描结果 |
六、结论：
UPK-T1600HS回转结构自动扫描成像检测系统适用于直径范围：20mm～1600mm,高度低于1500mm的回转体工件.
该系统主要用于带翻边与不含翻边的金属、复合材料回转结构自动扫描成像检测，并且内置工装，可方便的进行工件夹持检测，不用翻面就可以进行全部超声波自动检测。可对曲面结构进行仿形，并进行自动曲面跟踪扫描。可对缺陷等进行自动定位、定量、统计计算。系统可在存储全波形文件的情况，在重放过程中，修改超声设置，软件即可进行图形重建，形成新的扫描图像。
